Posted by Introdução
Neste post, vamos apresentar o projeto para adaptação de um código antigo para rodar num hardware embarcado conhecido com WIFI ESP8266 Relay e, com isso, traremos a capacidade de criar eventos para estender as funcionalidades do módulo tanto no modo AP como no modo WiFi.
Motivação
O módulo WIFI ESP8266 Relay (baseado no ESP01S) é bastante compacto, simples e prático para aplicação em automações. A ideia que nos motivou foi incrementar o código para dotar o equipamento com a programação de eventos para estender a funcionalidade, comumente usada somente para ligar ou desligar através de um app de terceiros. Com isso, adotamos uma interface Web que dispensa o uso de um app permitindo o acesso via Navegador de um celular, tablet ou desktop.
Software e Bibliotecas utilizadas
- IDE Arduino Versão 2.3.5
- Bibliotecas necessárias:
ESP8266WiFi (Vem no Arduino 2.3.*)
ESP8266Ping – Disponível no Link
ESP8266mDNS (Vem no Arduino 2.3.*)
ESPAsyncTCP – Disponível na Library do Arduino – Versão 2.0.0 – de Esp32Async
ESPAsyncWebServer === Apenas na versão 3.60 de Esp32Async (As versões superiores não roda)
ElegantOTA === Apenas na versão 3.1.1 (As versões superiores não roda)
FS (Vem no Arduino 2.3.*
ArduinoJson – Disponível na Library do Arduino – Versão 7.4.1 – de Benoit Blanchon
Ticker (Vem no Arduino 2.3.*)
vector (Vem no Arduino 2.3.*)
ctime (Vem no Arduino 2.3.*).
Materiais Necessários
1 x Relé Shield 5V 1 Canal para Módulo Wifi ESP8266 ESP-01s
1 x Módulo WiFi Serial ESP8266 ESP-01s – S Series
1 x Adaptador USB para Módulo WiFi ESP8266 ESP-01
1 x Cabo USB com Par de Garras Jacaré
1 x Cabo Garra Jacaré x10 Unidades
Opcionais
1 x Placa Fenolite Perfurada 7x5cm
1 x Mini Fonte HLK-PM01 100-240VAC para 5VDC 3W Hi-Link
2 x Conector Borne KRE 2 Vias
1 x Kit Espaçadores e Parafusos de Nylon – 300 unidades
1 x Testador de Tensão e Corrente p/ Porta USB – KWS-10VA

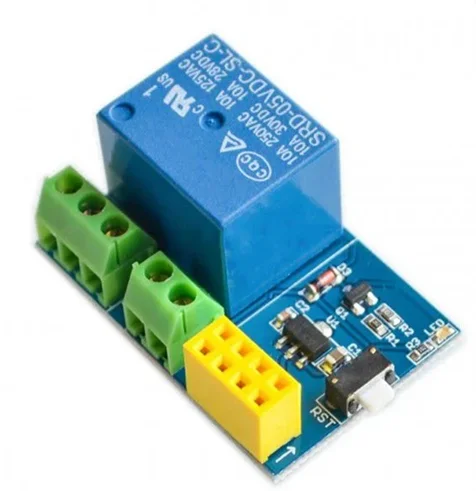

Figura 1 – Módulo sem o ESP01S

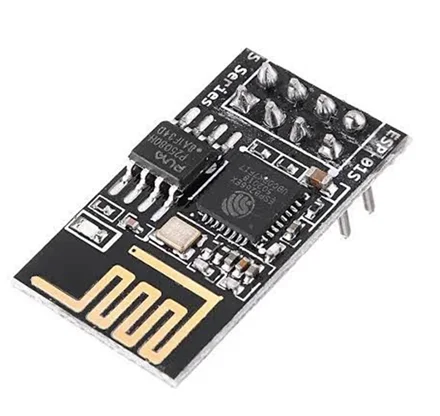

Figura 2 – ESP01S separado
Para gravar nosso código no ESP01S utilizaremos o adaptador USB a seguir, adaptado para entrar no modo de programação:

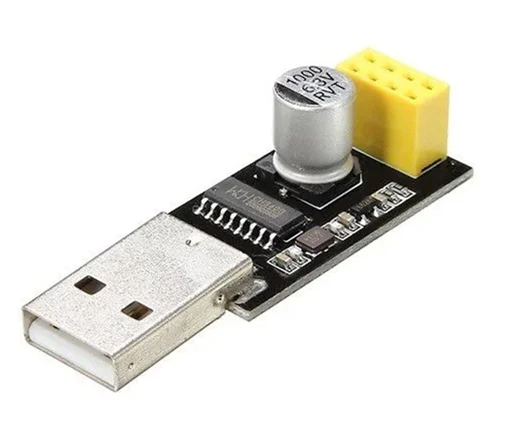

Figura 3 – Adaptador USB para carga de programas
Sobre o WIFI ESP8266 Relay
Com o relé WiFi baseado no módulo WiFi ESP-01S, nós podemos usar o GPIO 0 do ESP01S para controlar o relé através de uma aplicação própria ou de terceiros. Com ele, é possível acionar uma carga remotamente via WiFi numa rede local ou WAN.
Especificações
- Tensão de funcionamento: DC 5V-12V (possui um regulador interno para operar em 3,3V)
- Corrente de trabalho: 250 mA (medição na prática mostrou um consumo na ordem de 120 mA com o relé acionado e um consumo de 60 mA sem carga).
- Comunicação:ESP01S
- Distância de transmissão do módulo WiFi: a distância nominal máxima de transmissão numa rede local é cerca de 300m (ambiente aberto), mas depende substancialmente da potência da antena do roteador.
- Carga a controlar: 10A/ 250VAC, 10A/ 125VAC, 10A/ 30VDC, 10A/ 28VDC
- Pino utilizado: GPIO 0
- Proteção: possui o optoacoplador PC817C para evitar surtos entre o circuito do relé e a placa lógica.
- Botão reset: para permitir reboot
- Tamanho: 37 x 25mm

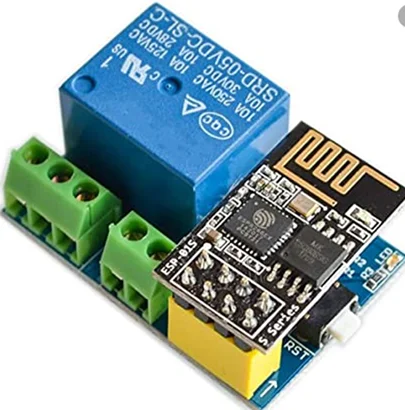

Figura 4 – Módulo com o ESP01S instalado
Com relação ao software a ser utilizado com o equipamento, existem diversas alternativas: na referência 1/2 utiliza uma aplicação Web Server. Você pode encontrar diversos outros exemplos na Internet com Alexa, Blynk e Google Assistant, etc.
Sobre o ESP01S
O ESP01S é um dos módulos mais compactos da família ESP8266, desenvolvido para aplicações de IoT (Internet das Coisas) onde espaço e consumo de energia são fatores críticos. Apesar de sua simplicidade, ele oferece conectividade Wi-Fi robusta e suporte a protocolos como TCP/IP, tornando-se uma excelente opção para projetos de automação residencial e controle remoto de dispositivos.
Características do ESP01S
- Processador: ESP8266EX, rodando a até 80 MHz (podendo ser ampliado para 160 MHz).
- Memória: 1 MB de Flash (versão ESP01S) – limitado em comparação ao ESP32.
- Conectividade: Wi-Fi 802.11 b/g/n, operando no modo STA (Cliente), AP (Access Point) ou AP+STA simultaneamente.
- GPIOs disponíveis: 2 (GPIO0 e GPIO2), o que restringe o número de periféricos conectáveis.
- Comunicação: Suporte a UART (RX/TX), ideal para interagir com microcontroladores ou módulos de relé.
- Tensão de Operação: 3.3V (atenção ao uso com módulos de relé que operam em 5V).
Vantagens do ESP01S
- Tamanho reduzido – Ideal para aplicações compactas, como controle de relés, sensores e automação.
- Baixo consumo de energia – Permite aplicações de baixo consumo em IoT.
- Wi-Fi embutido – Diferente de outros microcontroladores, não necessita de módulo adicional para comunicação sem fio.
- Custo acessível – Um dos módulos ESP mais baratos do mercado.
- Suporte ao protocolo WebSocket e comunicação HTTP – Perfeito para interfaces Web dinâmicas.
Limitações do ESP01S
- Poucos GPIOs disponíveis – Apenas dois pinos, o que limita a quantidade de periféricos conectáveis.
- Memória Flash limitada – Apenas 1MB de armazenamento, dificultando o uso de SPIFFS para arquivos maiores.
- Baixa capacidade de processamento comparado ao ESP32 – Mais lento e com menos RAM disponível.
- Necessita de um conversor USB-TTL – Para ser programado via porta serial, já que não possui interface nativa USB.
- Não suporta muitos clientes simultâneos – A pilha TCP/IP do ESP8266 é mais limitada em relação ao ESP32, podendo ter problemas com múltiplas conexões.
Apesar dessas limitações, o ESP01S continua sendo uma opção viável para projetos simples de automação e controle remoto, como o apresentado neste post. Com algumas otimizações, é possível extrair o máximo de sua capacidade e garantir um desempenho satisfatório para diversas aplicações.
Detalhes da Implementação
A aplicação foi projetada com dois pilares fundamentais: programação de eventos e suporte aos modos AP e WiFi, garantindo flexibilidade para uso em diferentes cenários de automação.
- Programação de Eventos para Controle de Relés
Diferentemente de módulos básicos de relé, que apenas permitem acionamento manual via botão ou aplicativo de terceiros, esta aplicação introduz um sistema de agendamento que possibilita ligar e desligar os relés automaticamente em horários programados. Os eventos podem ser configurados com:
- Horário de início e término: Definição do período de acionamento do relé.
- Dias da semana: Escolha de dias específicos para repetição do evento.
- Repetição a cada X minutos: Opção para executar a programação em intervalos regulares dentro do período definido.
A programação de eventos parte da definição de uma Data Base e Operadores de comparação com a Data do Processamento na varredura da lista. Com isso, é possível definir eventos futuros usando as condições (=> ou >=). As condições (> e >=) significariam fazer o agendamento a partir da Data Base em diante. O operador = significaria programar somente naquele dia. O operador != significaria fazer o agendamento em qualquer dia diferente da Data Base. Já os operadores (< e <=) serviram para definir agendamentos até a Data Base.
Uma vez satisfeitos os critérios de Data Base, Condição versus Data de Processamento, os outros demais critérios serão considerados: a Hora Inicial e Hora Final no formato hh:mm, qual relé deverá ser acionado pelo agendamento, quais dias da semana deverão ser considerados.
O fator de Repetição pode ser usado para forçar a repetição a cada intervalo de tempo em minutos. Por exemplo: se a Hora Inicial=07:00, a Hora Final=7:10 e Repetir a cada=60 minutos, os agendamentos serão: de 07:00 às 7:10, de 08:00 às 08:10, de 09:00 às 09:10 e assim sucessivamente até completar o dia. Desta forma, evita-se definir múltiplos eventos para cada faixa horária economizando espaço de armazenamento na memória, no FileSystem e o tempo de processamento numa lista muito extensa.
Uma descrição de até 50 caracteres deve ser definida para nomear o Agendamento, por exemplo: “Irrigação Fundo da Casa”, “Ligar Bomba da Piscina”, etc.
Importante: Um ponto de atenção com relação a agendamentos futuros é a marcação dos Dias da Semana. Se nenhum dia da semana estiver marcado o evento futuro não ocorrerá.
Os agendamentos são armazenados em JSON no SPIFFS, garantindo que persistam após reinicialização do ESP01S.
- Modos de Operação: AP e WiFi
A aplicação pode ser utilizada em dois modos de operação:
- Modo AP (Access Point): O ESP8266 cria sua própria rede WiFi, permitindo que dispositivos próximos se conectem diretamente para acessar a interface Web.
- Modo WiFi (Station Mode): O módulo se conecta a uma rede WiFi existente, possibilitando acesso remoto de qualquer dispositivo na mesma rede.
A escolha do modo pode ser feita via interface Web, e a configuração é salva no ESP8266, permitindo que o sistema mantenha a última configuração mesmo após um reboot.
- Interface Web Responsiva e Controle via WebSocket
A interface Web foi desenvolvida para ser leve e responsiva, garantindo bom desempenho mesmo no ESP01S, que possui apenas 1 MB de Flash e 80 KB de RAM. A comunicação entre o navegador e o ESP8266 foi implementada via WebSocket, proporcionando:
- Menor latência: O status dos relés e dos agendamentos é atualizado em tempo real sem necessidade de recarregar a página.
- Redução do tráfego HTTP: Como o WebSocket mantém uma conexão persistente, evitamos múltiplas requisições HTTP, economizando recursos do ESP01S.
O WebSocket também foi utilizado para enviar a sincronização do relógio interno usando o timestamp do navegador quando o módulo estiver no modo AP, pois nesse caso não há acesso a servidores NTP.
- Gerenciamento de Conexões e Limite de Usuários
Dado o hardware limitado do ESP01S, foi necessário implementar um controle de conexões simultâneas para evitar sobrecarga. Para isso:
- O número máximo de conexões HTTP foi limitado.
- Usuários adicionais recebem uma página informando que o limite foi atingido.
- O WebSocket é fechado ao sair da página, garantindo que apenas uma conexão ativa seja mantida por vez.
- Persistência de Configurações
Todas as configurações do sistema, incluindo SSID, senha WiFi, eventos agendados e status do relé, são armazenadas em arquivos JSON no SPIFFS. Isso garante que as informações sejam recuperadas após uma reinicialização, mantendo a automação funcional mesmo em caso de queda de energia.
- Modo WiFi
O Modo WiFi é a forma mais natural com o dispositivo conectado ao roteador permitindo conexão através da rede local e favorecendo o sincronismo do relógio interno do ESP01S para atender a programação baseada data/hora. No modo WiFi a página web principal será o Controle do Relé onde o usuário pode fazer a manutenção na cadastro de eventos ou acionar o Relé de forma manual. Infelizmente, não conseguimos unificar o Controle de Relé e a Configuração num único HTML para padronizar a interface tanto no modo WiFi como no Modo AP. Portanto tivemos que implementar HTML’s separados por causa das limitações do ESP01S.

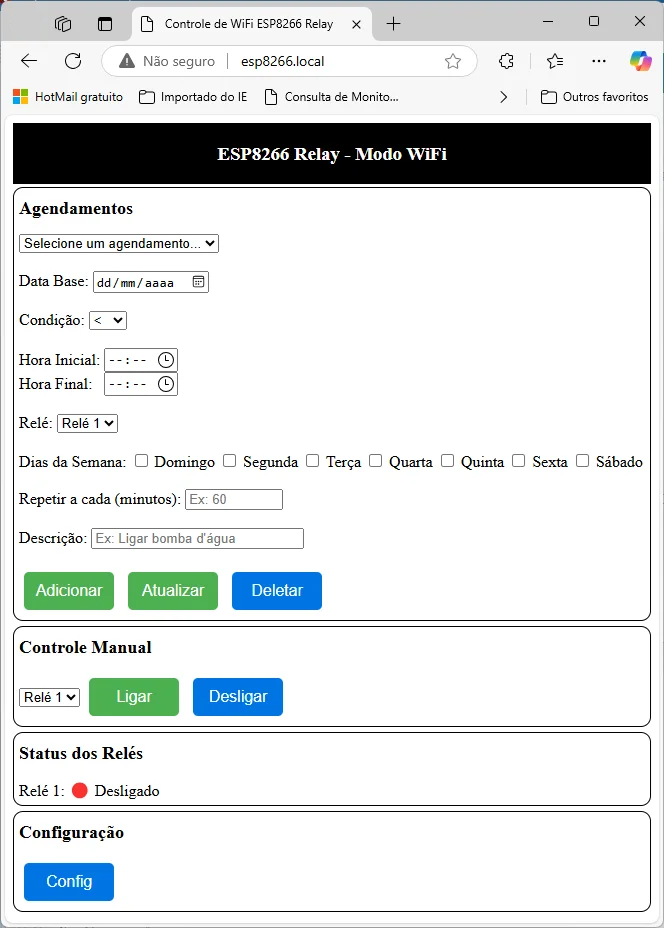

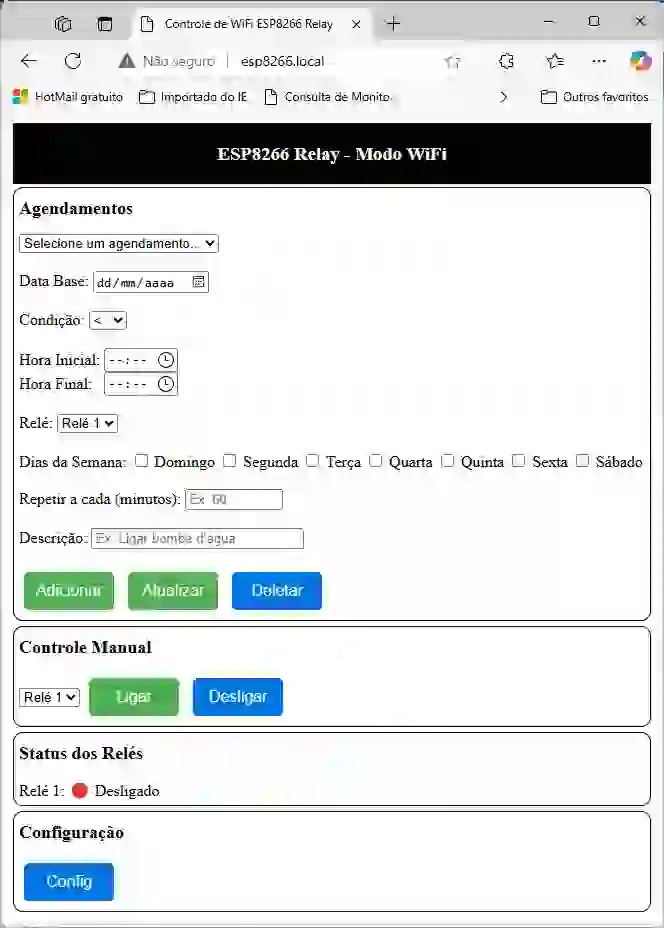

Figura 5 – Tela Principal no Modo WiFi
Pressionando o botão CONFIG a tela de Configuração será mostra:

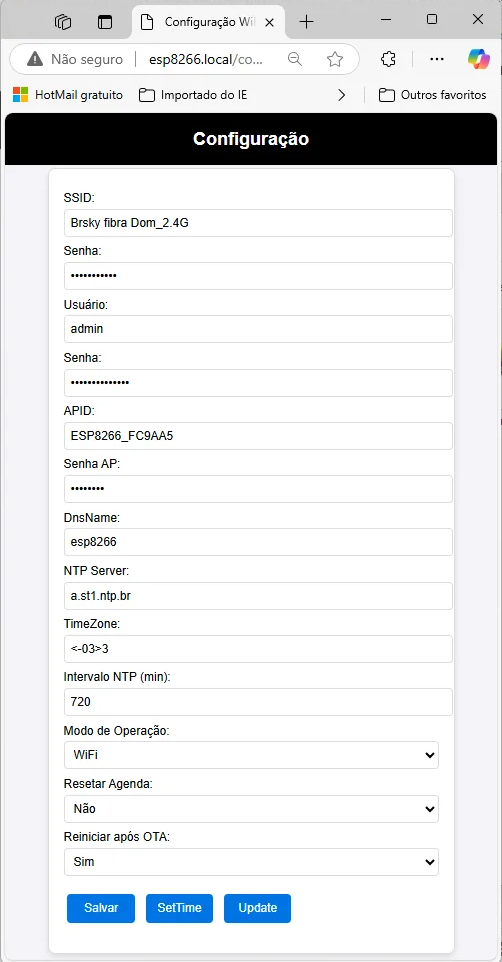

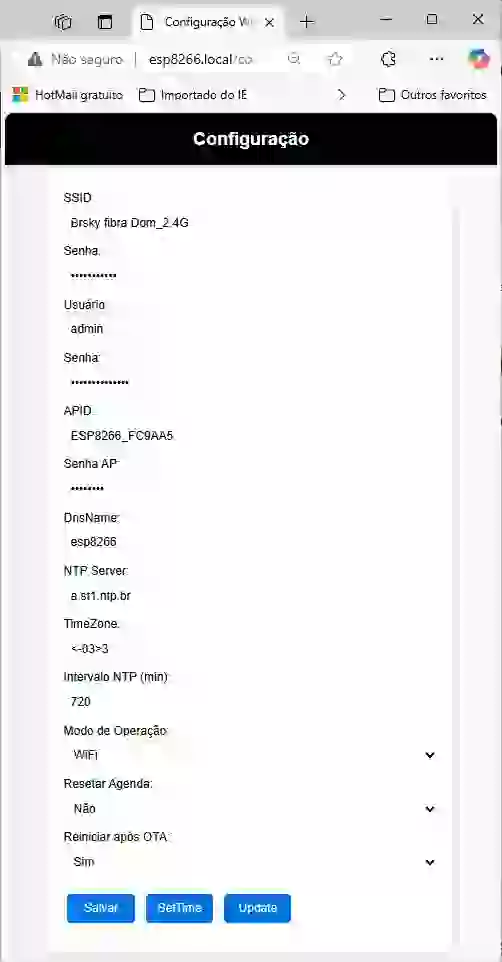

Figura 6 – Tela de Configuração Modos AP/WiFi
- Pressionando-se o botão Salvar os campos do formulários serão persistido no no filesystem SPIFFS do ESP01S e um reboot será feito.
- Pressionando-se o botão SetTime a data/hora do Navegador será enviada para o sincronismo no ESP01S.
- Pressionando-se o botão Update a tela para a atualização de versão será apresentada.
Recomendamos usar o recurso de VOLTAR do Navegador (uso do CACHE), na alternância entre as telas, para evitar a recarga das páginas, que tem um consumo significativo de recursos para o processamento do ESP01S.
- Modo AP
O Modo AP foi implementado para permitir ter o recurso de controle de relé em regiões sem a cobertura WiFi. A interface pode ser acessada conectando-se no SSID que aparecerá nas redes disponíveis próximo ao dispositivo. o SSID será algo do tipo ESP8266-nnnnn onde nnnnn é parte do MAC ADDRESS. Conforme mencionado anteriormente, não conseguimos unificar os HTML’s e, como consequência, tivemos que padronizar a interface com a tela principal sendo o Controle do Relé e a tela secundária a tela de Configuração nos dois Modos de operação.

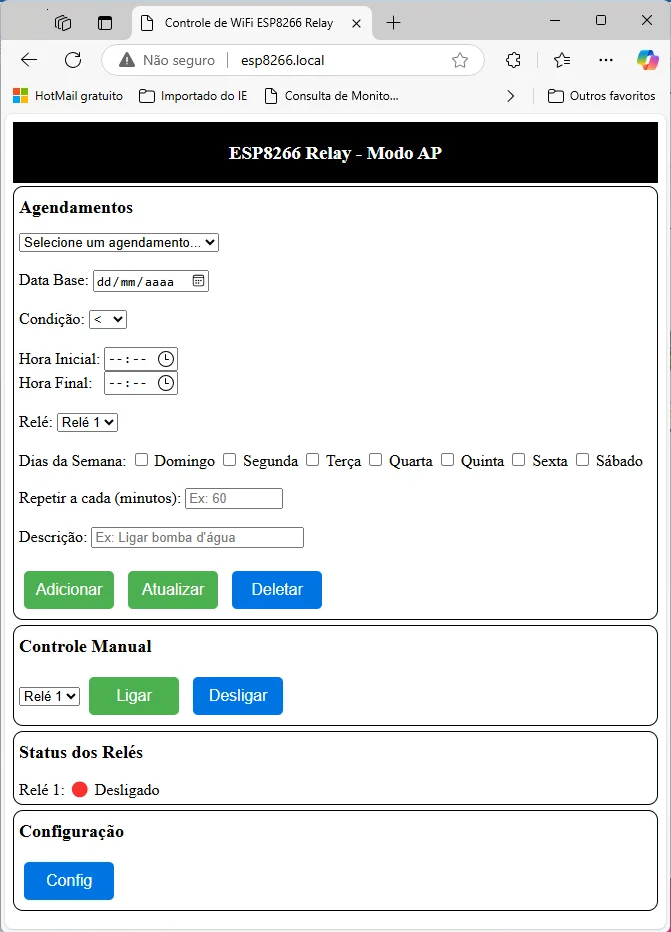

Figura 7 – Tela Principal no Modo AP
- Utilização da ElegantOTA
A biblioteca ElegantOTA foi utilizada para permitir a atualização do aplicativo pela interface Web sem a necessidade de levar o circuito do ESP01S até a estação de compilação. Isso permite, por exemplo, que o desenvolvedor libere uma nova versão em qualquer lugar do mundo e o próprio usuário instale a nova versão dando maior independência. Utilizaremos a biblioteca OTA no Async Mode para ter compatibilidade com o AsyncWebServer. Veja a Referência 5 para maiores detalhes.
Benefícios do ElegantOTA:
- Interface Intuitiva: A ElegantOTA fornece uma interface web amigável para realizar as atualizações.
- Status em Tempo Real: Acompanhe o progresso da atualização em tempo real, garantindo que tudo esteja ocorrendo conforme o esperado.
- Facilidade de Implementação: Com apenas algumas linhas de código, você pode integrar a ElegantOTA ao seu projeto.

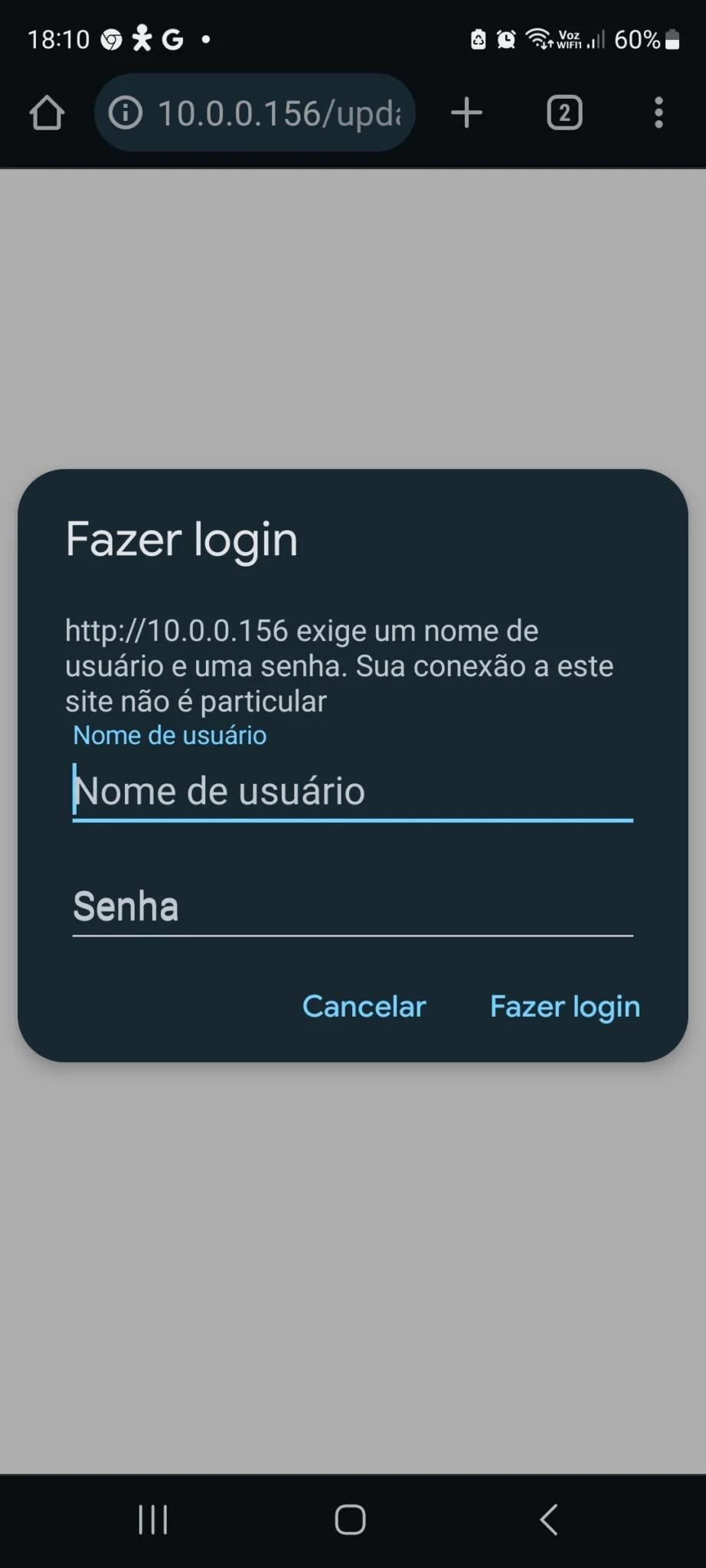

Figura 8 – Tela de Autenticação da Atualização

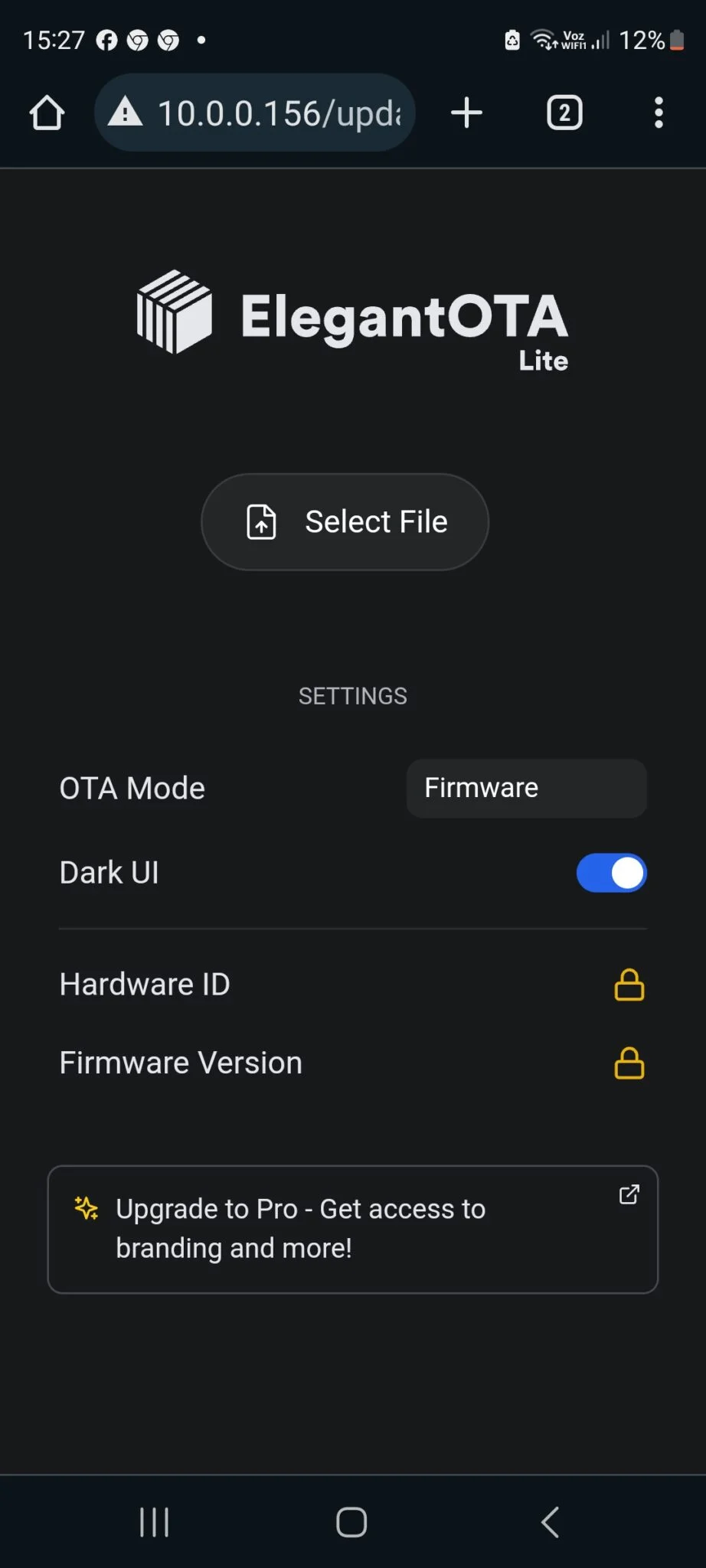

Figura 9 – Tela de Seleção da Versão a ser Atualizada
- Objetivos Específicos
- Implementar um servidor http para responder na porta 80 através da conexão WiFi respondendo às seguintes requisições:
- / mostrar a painel principal para programação, controle manual e visualização dos estados dos Relés.
- /config para mostrar um formulário de parâmetros da aplicação
- /update para atualizar o firmware via OTA
- Atualizar o relógio interno do ESP8266 sincronizado com o servidor NTP do Brasil quando no modo WiFi ou sincronizar com o data/hora do Navegador quando no modo AP.
- Inserir um nome DNS para a estação para evitar ter que descobrir o IP e a URLhttp://<dnsname>.local poderá ser usada para acessar a página principal (default será esp8266.local).
- Varrer a lista de Agendamentos para programar os próximos eventos para os relés a cada 60 segundos.
- Preparação para carga do programa no ESP01S
Para carregamos o código no ESP01S precisaremos utilizar o adaptador USB, mencionado anteriormente, com uma pequena modificação soldando dois fios nos pinos definidos na figura a seguir:

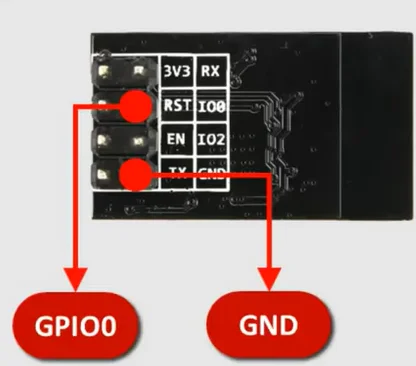

Figura 10 – Pinos para Soldar os fios para carga de programa
Utilizaremos a garra jacaré para unir os dois fios (curto circuito) para colocar o ESP01S no modo de carga de programa quando for rebootado. A figura a seguir mostra o adaptador já preparado:

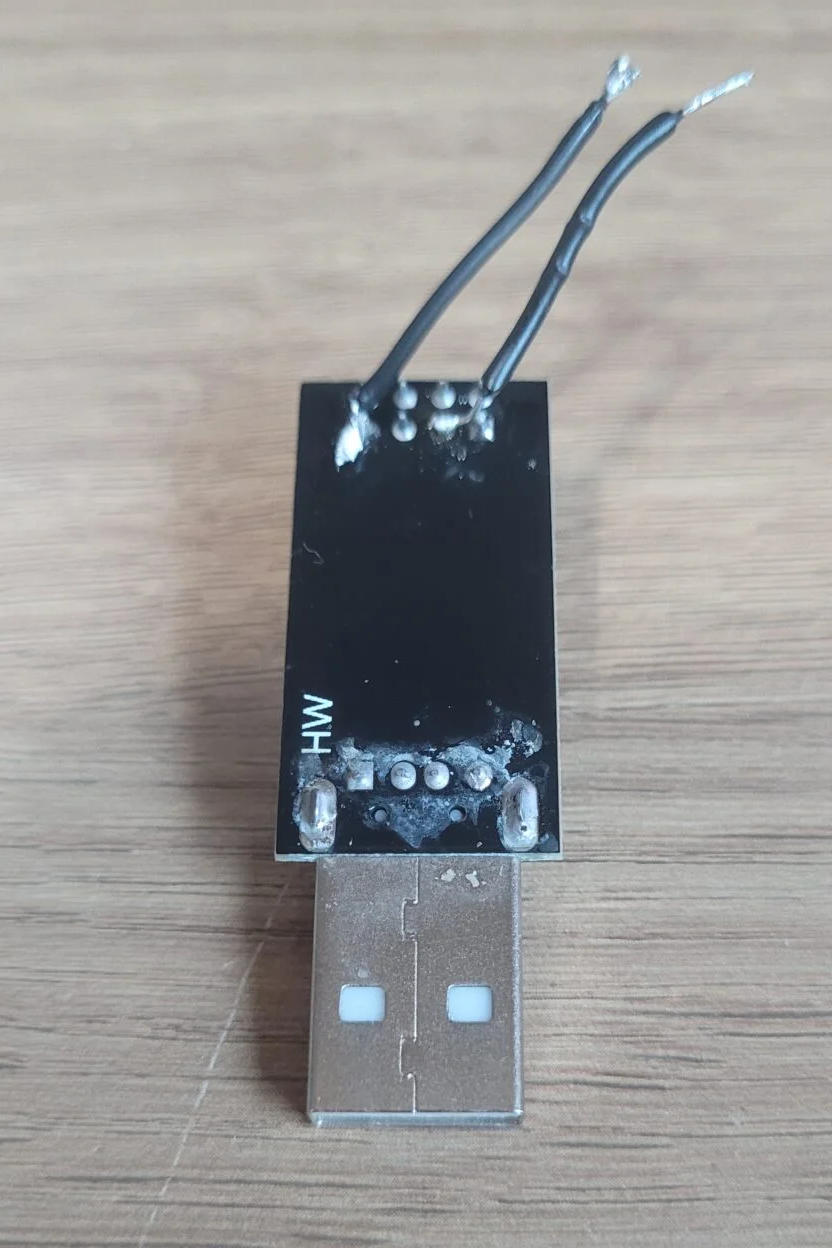

Figura 11 – Adaptador USB preparado para usar na carga de programas no ESP01S
A seguir apresentamos todos os materiais aplicados no projeto:

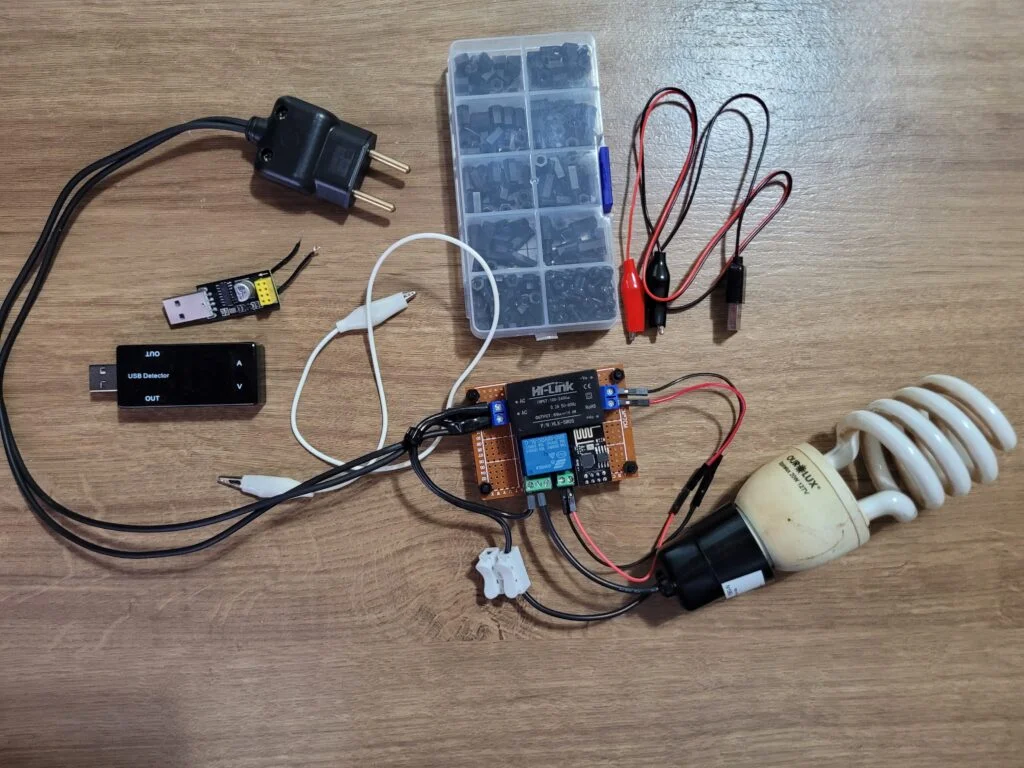

Figura 12 – Materiais usados no Projeto
Código Fonte
//-----------------------------------------------------------------------------------------
// Função : Este programa tem como objetivo implementar a programação de horários para
// acionamento e desligamento de relés, com suporte a operações manuais e
// automáticas através de uma interface HTML numa aplicação AsyncWebServer
// para ESP8266 com interação com o Navegador via WebSocket.
//
// Funções adicionais
//
// 1) Inclusão de Alias no DNS da Rede Local (mDNS)
// 2) Sincronização do Relógio interno com o Serviço NTP
// 3) Atualização do Código via Interface Web (ElegantOTA)
// 4) Generalização para mais ou menos Relés (MAX_RELES) com poucos ajustes no CALLBACK
// Veja as instruções em alguns pontos do código
// 5) Utilização de Ticker para evitar TIMER de hardware que são mais restritos em quantidade
// e podem ser utilizados por outras bibliotecas, gerando conflito
//
// Atributos do Agendamento
//
// idEvento => Identificação do Evento no cadastro
// horaInicial => Hora de Início da Ativação (hh:mm)
// horaFinal => Hora final da Desativação (hh:mm)
// repetirCadaMinutos => Repetição do Evento ao longo do dia (min)
// descricao => Descrição do Evento (<50)
// releSelecionado => Identificação do Rele para o Evento
// diaSemana => Dias da Semanas para o Evento [0=Dom 1=Seg 2=Ter 3=Qua 4=Qui 5=Sex 6=Sab]
// dataBase => Data Base no Formato YYYY-MM-DD
// condicao => Operador de comparação (ex.: "<", "<=", "=", "!=", ">", ">=")
//
/
// Patch no src do ElegantOta
// 1) Vá para o diretório de bibliotecas do Arduino.
// 2) Abra a pasta ElegantOTA e depois abra a pasta src.
// 3) Abra o arquivo ElegantOTA.h. Pode abrir com o bloco de notas.
// 4) Com o arquivo aberto procure a linha: #define ELEGANTOTA_USE_ASYNC_WEBSERVER 0
// 5) Mude o valor no final da linha de 0 para 1
// 6) Salve e feche o arquivo e compile o programa novamente.
//-----------------------------------------------------------------------------------------
//--------------------------------------
// Inclusão das Bibliotecas Necessárias
//--------------------------------------
#include <ESP8266WiFi.h> // Biblioteca para a rede wifi
#include <ESP8266Ping.h> // Biblioteca para o Ping
#include <ESP8266mDNS.h> // Biblioteca para adicionar no DNS
#include <ESPAsyncTCP.h> // Biblioteca pré-requisito para AsyncWebServer
#include <FS.h> // Biblioteca para SPIFFS
#include <ESPAsyncWebServer.h> // Biblioteca para o AsyncWebServer ---> Versão 3.6.0
#include <ElegantOTA.h> // Biblioteca para atualização via Web ---> Versão 3.1.1
#include <ArduinoJson.h> // Biblioteca para manipulação de JSON
#include <Ticker.h> // Biblioteca para eventos temporais
#include <vector> // Biblioteca para listas na memória
#include <ctime> // Biblioteca para manipulação de tempo
//----------------------------
// Definições para o programa
//----------------------------
#define MAX_RELES 1 // Números de Relés
#define pinRELE1 0 // Porta para o Rele 1
#define pinRELE2 26 // Porta para o Rede 2
#define pinBoot 0 // Pino do botão para forçar a entrada no WifiManager
#define RELE_ON LOW // Estado para o Relé Ativo
#define RELE_OFF HIGH // Estado para Relé desativado
#define DEFAULT_DNS_NAME "esp8266" // Nome para adicionar no mDNS
#define LED_BUILTIN 2 // Pino do Led BuiltIn interno para indicar Wifi ON/OFF
#define JSON_AGENDA_FILE "/agenda.json" // Arquivo JSON para os Agendamentos
#define JSON_CONFIG_FILE "/config.json" // Arquivo JSON de configuração
#define BAUDRATE 115200 // Baudrate para a Console
#define MAX_EDIT_LEN 30 // Tamanho máximo de campos de EDIT
#define MAX_NUM_LEN 4 // Tamanho máximo de campos NUMÉRICO
#define USER_UPDATE "admin" // Usuário para atualização via OTA
#define PASS_UPDATE "esp8266@agenda" // Senha para atualização via OTA
#define DEFAULT_PASS_AP "12345678" // Senha default do modo AP WifiManager
#define DEFAULT_NTP_SERVER "a.st1.ntp.br" // Servidor NTP do Brasil
#define DEFAULT_TZ_INFO "<-03>3" // TimeZone do Brasil
#define DEFAULT_REFRESH_NTP 720 // Intervalo para Refresh do Horário NTP Server (min)
#define CHECK_INTERNET 30000 // Intervalo para verificar se a Internet está ativa (ms)
#define CICLO_CLEANUP 10000 // Intervalo para verifica o cleanup de WebSocket inativo
#define MAX_HTTP_CONNECTIONS 1 // Máximo de conexões ativas
//-----------------------------------------
// Estrutura para armazenar os agendamentos
//-----------------------------------------
struct Agendamento
{
String idEvento; // Identificação do Evento no cadastro
String horaInicial; // Hora de Início da Ativação
String horaFinal; // Hora final da Desativação
int repetirCadaMinutos; // Repetição do Evento ao longo do dia
String descricao; // Descrição do Evento
int releSelecionado; // Identificação do Rele para o Evento
std::vector<int> diaSemana; // Dias da Semanas para o Evento
String dataBase; // Data Base no Formato YYYY-MM-DD
String condicao; // Operador de comparação (ex.: "<", "<=", "=", "!=", ">", ">=")
};
//------------------
// Variáveis globais
//------------------
AsyncWebServer server(80); // Servidor Web
AsyncWebSocket ws("/ws"); // Servidor Websocket
std::vector<Agendamento> dbAgenda; // Lista de Eventos na memória
int pinRele[MAX_RELES] = {pinRELE1}; // Vetor de Pinos dos Relés
bool statusRele[MAX_RELES] = {false}; // Vetor de Estado dos Relés
Ticker timerReles[MAX_RELES]; // Vetor de Timers dos Relés
Ticker verificaAgendamentosTimer; // Timer para varredura do agendamento
Ticker refreshNTPTimer; // Timer para resincronização do horário com o NTP Server
Ticker rebootTimer; // Timer para reiniciar o ESP
volatile bool buttonState = false; // Estado do botão Boot para Reconfiguração do WiFi
IPAddress ip (1, 1, 1, 1); // The remote ip to ping, DNS do Google
JsonDocument dbParm; // Base de dados de parâmetros
unsigned long lastInternetCheck=0; // Última verificação se a Internet está ativa
bool sincronizouNTP=false; // Se fez uma sincronização com NTP Server
unsigned long lastCleanUp=0; // ùltima verificação de CleanUp
int activeConnections = 0; // Número de conexões ativas
String modos[2] = {"AP","WiFi"}; // Modos de Operação
//---------------------------------------------
// Variáveis para controle do OTA
//---------------------------------------------
bool autoRebootOTA = true; // Se deve fazer autoreboot após a atualização OTA
String user_OTA = USER_UPDATE; // Usuário para atualização OTA
String pass_OTA = PASS_UPDATE; // Senha para atualização OTA
//---------------------------------------------
// Variáveis para controle dos Parâmetros
//---------------------------------------------
String NTP_SERVER = DEFAULT_NTP_SERVER; // Servidor NTP
String TZ_INFO = DEFAULT_TZ_INFO; // String do TimeZone
String DNS_NAME = DEFAULT_DNS_NAME; // Nome Default para o DNS
String ssid_config = ""; // SSID para o modo AP de Configuração
String pass_AP = DEFAULT_PASS_AP; // Senha para o modo AP de Configuração
String ssid_wifi = ""; // SSID para o modo AP de Configuração
String pass_wifi = ""; // Senha para o modo AP de Configuração
String gpios = ""; // GPIO's dos Relés separados por ,
int intervaloNTP = DEFAULT_REFRESH_NTP; // Para receber o Intervalo NTP (min)
bool reset_agendamentos = false; // Reset Agenda,entos Bool
int modo_operacao = 0; // Modo de Operação 0=AP 1=WiFi
String erro_msg = ""; // Erro na Configuração
//--------------------------------------
// Define o JSON Default dos Parâmetros
//--------------------------------------
const char dbDefault[] PROGMEM = R"(
{
"ssid": "",
"senhaSSID": "",
"senhaAP": "12345678",
"DnsName": "esp8266",
"NTPServer": "a.st1.ntp.br",
"Timezone": "<-03>3",
"intervaloNTP": "720",
"usuarioOTA": "admin",
"senhaOTA": "esp8266@agenda",
"autorebootOTA": true,
"resetAgendamentos": false
})";
//------------------------------
// HTML para Agendamentos
//------------------------------
const char index_html[] PROGMEM = R"rawliteral(
<!DOCTYPE html>
<html lang="pt-br">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Controle de WiFi ESP8266 Relay</title>
<style>
.container {
border: 1px solid #000;
padding: 5px;
margin-bottom: 5px;
border-radius: 10px;
}
.container h2 {
font-size: 18px;
margin-top: 5px;
}
header {
width: 100%;
background-color: black;
color: white;
text-align: center;
padding: 1px 0;
margin-bottom: 3px;
}
button {
width: 90px;
margin: 5px;
padding: 10px;
font-size: 16px;
background-color: #4CAF50;
color: #fff;
border: none;
border-radius: 5px;
cursor: pointer;
}
.btn-outro {
width: 90px;
margin: 5px;
padding: 10px;
font-size: 16px;
background-color: #0074E4;
color: white;
border: none;
border-radius: 5px;
cursor: pointer;
}
#repetirCadaMinutos {
width: 90px;
}
#descricao {
width: 205px;
}
</style>
<script>
let socket;
function iniciarWebSocket() {
socket = new WebSocket('ws://' + window.location.hostname + '/ws');
socket.onopen = function() {
console.log("Conexão WebSocket aberta.");
fillSelect();
atualizarStatus();
};
socket.onmessage = function(event) {
tratarMensagem(event);
};
socket.onclose = function() {
console.log("Conexão WebSocket fechada.");
};
}
window.onload = iniciarWebSocket;
function enviarMensagem(data) {
if (socket.readyState === WebSocket.OPEN) {
socket.send(JSON.stringify(data));
} else {
console.error("WebSocket não está aberto.");
}
}
function tratarMensagem(event) {
const response = JSON.parse(event.data);
if (response.event === 'getAgendaList') {
const select = document.getElementById('listboxAgendamentos');
select.innerHTML = '<option value="">Selecione um agendamento...</option>';
if (Array.isArray(response.agendaList)) {
response.agendaList.forEach(item => {
const option = document.createElement('option');
option.value = item.idEvento;
option.textContent = item.descricao;
select.appendChild(option);
// Seleciona o `idEvento` após atualização
if (item.idEvento === document.getElementById('idEvento').value) {
select.value = item.idEvento;
}
});
} else {
console.error("A resposta não contém um array de agendamentos válido.");
}
} %getstatus%
} else if (response.event === 'getAgenda') {
document.getElementById('idEvento').value = response.idEvento; // Atualiza idEvento com o valor do agendamento existente
// Atualizar campos do formulário
document.getElementById('horaInicial').value = response.horaInicial;
document.getElementById('horaFinal').value = response.horaFinal;
document.getElementById('repetirCadaMinutos').value = response.repetirCadaMinutos;
document.getElementById('descricao').value = response.descricao;
document.getElementById('releSelecionado').value = response.releSelecionado; // Ajuste para o campo do relé
document.getElementById('dataBase').value = response.dataBase; // Atualiza o campo dataBase
document.getElementById('condicao').value = response.condicao; // Atualiza o campo condicao
['domingo', 'segunda', 'terca', 'quarta', 'quinta', 'sexta', 'sabado'].forEach((dia, index) => {
document.getElementById(dia).checked = response.diaSemana.includes(index);
});
} else if (response.event === 'updateAgenda' && response.status === 'ok') {
fillSelect(response.idEvento); // Atualiza o `select` e sincroniza `idEvento`
} else if (response.event === 'deleteAgenda' && response.status === 'ok') {
fillSelect(); // Atualiza a lista após uma exclusão
limparFormulario(); // limpa o formulário após exclusão
} else if (response.event === 'controlRele' && response.status === 'ok') {
atualizarStatus(); // Atualiza a lista após uma exclusão
}
}
function fillSelect(selectedId = null) {
enviarMensagem({ event: 'getAgendaList' });
const idEventoField = document.getElementById('idEvento');
// Sincronizar `idEvento` e limpar após exclusão
if (selectedId) {
idEventoField.value = selectedId;
} else {
idEventoField.value = ""; // Limpar `idEvento` após exclusão
}
}
// Função para limpar o formulário
function limparFormulario() {
document.getElementById('idEvento').value = "";
document.getElementById('horaInicial').value = "";
document.getElementById('horaFinal').value = "";
document.getElementById('repetirCadaMinutos').value = "";
document.getElementById('descricao').value = "";
document.getElementById('releSelecionado').value = "";
document.getElementById('dataBase').value = "";
document.getElementById('condicao').value = "";
['domingo', 'segunda', 'terca', 'quarta', 'quinta', 'sexta', 'sabado'].forEach(dia => {
document.getElementById(dia).checked = false;
});
}
function recuperarAgendamento() {
const idEvento = document.getElementById('listboxAgendamentos').value;
if (idEvento) {
enviarMensagem({ event: 'getAgenda', idEvento: idEvento });
}
}
function enviarAgendamento() {
const idEventoField = document.getElementById('idEvento');
const idEvento = idEventoField.value; // Agora usamos apenas o valor atual
const horaInicial = document.getElementById('horaInicial').value;
const horaFinal = document.getElementById('horaFinal').value;
const repetirCadaMinutos = parseInt(document.getElementById('repetirCadaMinutos').value, 10);
const descricao = document.getElementById('descricao').value.trim();
const releSelecionado = parseInt(document.getElementById('releSelecionado').value, 10);
const dataBase = document.getElementById('dataBase').value;
const condicao = document.getElementById('condicao').value;
console.log("enviarAgendamento idEvento:", idEventoField.value);
// Valida a DataBase
if (!dataBase) {
alert('Por favor, selecione uma data válida para a Data Base.');
return;
}
if (!condicao) {
alert('Por favor, selecione uma condição de comparação válida.');
return;
}
if (!horaInicial || !horaFinal || horaInicial >= horaFinal) {
alert('Hora Inicial deve ser menor que Hora Final.');
return;
}
if (isNaN(repetirCadaMinutos) || repetirCadaMinutos < 0) {
alert('Repetir a cada minutos deve ser um valor numérico maior ou igual a zero.');
return;
}
if (!descricao || descricao.length > 50) {
alert('Descrição não pode ser nula e deve ter no máximo 50 caracteres.');
return;
}
const diasSemana = [];
['domingo', 'segunda', 'terca', 'quarta', 'quinta', 'sexta', 'sabado'].forEach((dia, index) => {
if (document.getElementById(dia).checked) diasSemana.push(index);
});
const agendamento = {
idEvento: idEventoField.value,
horaInicial: horaInicial,
horaFinal: horaFinal,
repetirCadaMinutos: repetirCadaMinutos,
descricao: descricao,
rele: releSelecionado,
dataBase: dataBase,
condicao: condicao,
diaSemana: diasSemana
};
//console.log("JSON Enviado:", JSON.stringify(agendamento));
enviarMensagem({ event: 'updateAgenda', data: agendamento });
}
function deletarAgendamento() {
const userConfirmed = confirm("Tem certeza que deseja deletar o Agendamento selecionado?");
if (!userConfirmed) {
return; // Sai se o usuário cancelar
}
const idEvento = document.getElementById('listboxAgendamentos').value;
console.log("deletarAgendamento idEvento:", idEvento);
if (idEvento) {
enviarMensagem({ event: 'deleteAgenda', idEvento: idEvento });
} else {
alert('Selecione um agendamento para deletar.');
}
}
function adicionarAgendamento() {
// Limpa o campo `idEvento` para garantir que um novo registro seja criado
document.getElementById('idEvento').value = Date.now().toString(); // Gera um novo `idEvento` único
console.log("adicionarAgendamento idEvento:", document.getElementById('idEvento').value);
enviarAgendamento();
}
function atualizarAgendamento() {
enviarAgendamento();
}
function ligarRele() {
const rele = document.getElementById('selecionarRele').value;
enviarMensagem({ event: 'controlRele', rele: parseInt(rele, 10), comando: 'ligar' });
}
function desligarRele() {
const rele = document.getElementById('selecionarRele').value;
enviarMensagem({ event: 'controlRele', rele: parseInt(rele, 10), comando: 'desligar' });
}
function atualizarStatus() {
enviarMensagem({ event: 'getStatus' });
}
// Evento para fechar o WebSocket ao descarregar a página
window.onbeforeunload = function() {
if (socket) {
socket.close();
}
};
// Evento quando o VOLTAR é usado pois o cache é utilizado
// window.addEventListener("pageshow", function(event) {
// if (event.persisted) {
// location.reload();
// }
// });
setInterval(function() {
if (!socket || socket.readyState !== WebSocket.OPEN) {
console.log("WebSocket inativo! Tentando reconectar...");
iniciarWebSocket();
}
}, 5000);
</script>
</head>
<body>
<header>
<h3>ESP8266 Relay - Modo %modo%</h3>
</header>
<div class="container">
<h2>Agendamentos</h2>
<select id="listboxAgendamentos" onchange="recuperarAgendamento()">
<option value="">Selecione um agendamento...</option>
</select>
<br><br>
<form id="formAgendamento">
<input type="hidden" id="idEvento" name="idEvento">
<label for="dataBase">Data Base:</label>
<input type="date" id="dataBase" name="dataBase" required title="Data Atual ou Futura"><br><br>
<label for="condicao">Condição:</label>
<select id="condicao" name="condicao" required title="Critério de comparação entre Data Processamento com DataBase">
<option value="<"><</option>
<option value="<="><=</option>
<option value="=">=</option>
<option value="!=">!=</option>
<option value=">">></option>
<option value=">=">>=</option>
</select><br><br>
<label for="horaInicial">Hora Inicial:</label>
<input type="time" id="horaInicial" name="horaInicial" required title="Ex: 08:00"><br>
<label for="horaFinal">Hora Final: </label>
<input type="time" id="horaFinal" name="horaFinal" required title="Ex: 18:00"><br><br>
<label for="releSelecionado">Relé:</label>
<select id="releSelecionado" name="releSelecionado" title="Selecione o Relé a ser considerado no agendamento">
%relelist1%
</select><br><br>
<label>Dias da Semana:</label>
<input type="checkbox" id="domingo" name="diaSemana" value="0"> Domingo
<input type="checkbox" id="segunda" name="diaSemana" value="1"> Segunda
<input type="checkbox" id="terca" name="diaSemana" value="2"> Terça
<input type="checkbox" id="quarta" name="diaSemana" value="3"> Quarta
<input type="checkbox" id="quinta" name="diaSemana" value="4"> Quinta
<input type="checkbox" id="sexta" name="diaSemana" value="5"> Sexta
<input type="checkbox" id="sabado" name="diaSemana" value="6"> Sábado<br><br>
<label for="repetirCadaMinutos">Repetir a cada (minutos):</label>
<input type="number" id="repetirCadaMinutos" name="repetirCadaMinutos" required placeholder="Ex: 60"><br><br>
<label for="descricao">Descrição:</label>
<input type="text" id="descricao" name="descricao" required placeholder="Ex: Ligar bomba d'água"><br><br>
<button type="button" onclick="adicionarAgendamento()">Adicionar</button>
<button type="button" onclick="atualizarAgendamento()">Atualizar</button>
<button type="button" onclick="deletarAgendamento()" class="btn-outro">Deletar</button>
</form>
</div>
<div class="container">
<h2>Controle Manual</h2>
<select id="selecionarRele" title="Selecione o Relé a ser considerado manualmente">
%relelist2%
</select>
<button type="button" onclick="ligarRele()">Ligar</button>
<button type="button" onclick="desligarRele()" class="btn-outro">Desligar</button>
</div>
<div class="container">
<h2>Status dos Relés</h2>
%statuslist%
</div>
<div class="container">
<h2>Configuração</h2>
<button type="button" onclick="location.href='/config'" class="btn-outro">Config</button>
</div>
</body>
</html>
)rawliteral";
//--------------------------
// HTML para a configuração
//--------------------------
const char config_html[] PROGMEM = R"rawliteral(
<!DOCTYPE html>
<html lang="pt-BR">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Configuração WiFi ESP8266 Relay</title>
<style>
body {
font-family: Arial, sans-serif;
margin: 0;
padding: 0;
display: flex;
flex-direction: column;
align-items: center;
justify-content: center;
background-color: #f4f4f9;
}
header {
width: 100%;
background-color: black;
color: white;
text-align: center;
padding: 1px 0;
margin-bottom: 3px;
}
.container {
width: 90%;
max-width: 500px;
padding: 20px;
background-color: white;
border: 1px solid #ddd;
border-radius: 10px;
box-shadow: 0 4px 8px rgba(0, 0, 0, 0.1);
}
label {
display: block;
margin-top: 10px;
font-size: 1rem;
}
input, select {
width: 100%;
padding: 8px;
margin-top: 5px;
font-size: 1rem;
border: 1px solid #ddd;
border-radius: 5px;
}
.buttons {
display: flex;
justify-content: space-between;
margin-top: 20px;
}
button {
width: 90px;
margin: 5px;
padding: 10px;
font-size: 16px;
background-color: #0074E4;
color: white;
border: none;
border-radius: 5px;
cursor: pointer;
}
button[type="submit"] {
background-color: #007BFF; /* Azul */
color: white; /* Fonte branca */
padding: 10px 20px; /* Ajuste de tamanho */
font-size: 16px; /* Tamanho da fonte */
border: none; /* Sem borda */
border-radius: 5px; /* Borda arredondada */
cursor: pointer; /* Cursor de clique */
}
/* Efeito ao passar o mouse */
button[type="submit"]:hover {
background-color: #0056b3; /* Azul mais escuro */
}
}
</style>
</head>
<body>
<header>
<h2>Configuração</h2>
</header>
<div class="container">
<form method="post" action="/setConfig">
<label for="ssid">SSID:</label>
<input type="text" id="ssid" name="ssid" value="%ssid%" required>
<label for="password">Senha:</label>
<input type="password" id="passwifi" name="passwifi" value="%passwifi%" required>
<label for="user">Usuário:</label>
<input type="text" id="user" name="user" value="%user%">
<label for="pass">Senha:</label>
<input type="password" id="passuser" name="passuser" value="%passuser%">
<label for="apid">APID:</label>
<input type="text" id="apid" name="apid" value="%apid%" required>
<label for="passAP">Senha AP:</label>
<input type="password" id="passAP" name="passAP" value="%passAP%">
<label for="dnsname">DnsName:</label>
<input type="text" id="dnsname" name="dnsname" value="%dnsname%">
<label for="ntpserver">NTP Server:</label>
<input type="text" id="ntpserver" name="ntpserver" value="%ntpserver%">
<label for="timezone">TimeZone:</label>
<input type="text" id="timezone" name="timezone" value="%timezone%">
<label for="intervaloNTP">Intervalo NTP (min):</label>
<input type="number" id="intervaloNTP" name="intervaloNTP" value="%intervaloNTP%">
<label for="modo_operacao">Modo de Operação:</label>
<select id="modo_operacao" name="modo_operacao">
<option value="0" %modo_operacao_true%>AP</option>
<option value="1" %modo_operacao_false%>WiFi</option>
</select>
<label for="reset_agenda">Resetar Agenda:</label>
<select id="reset_agenda" name="reset_agenda">
<option value="true" %reset_agenda_true%>Sim</option>
<option value="false" %reset_agenda_false%>Não</option>
</select>
<label for="autoRebootOTA">Reiniciar após OTA:</label>
<select id="autoRebootOTA" name="autoRebootOTA">
<option value="true" %autoRebootOTA_true%>Sim</option>
<option value="false" %autoRebootOTA_false%>Não</option>
</select>
<br><br>
<button type="button" onclick="salvarConfig()">Salvar</button>
<button type="button" onclick="sincronizarHora()">SetTime</button>
<button type="button" onclick="location.href='/update'">Update</button>
<center><p id="statusMsg"></p></center>
</form>
</div>
<script>
let socket;
function iniciarWebSocket() {
socket = new WebSocket('ws://' + window.location.hostname + '/ws');
socket.onopen = function() {
console.log("✅ WebSocket conectado.");
};
socket.onmessage = function(event) {
const response = JSON.parse(event.data);
if (response.event === "syncTime" || response.event === "setConfig") {
document.getElementById("statusMsg").innerText = response.message;
}
};
socket.onclose = function() {
console.log("WebSocket desconectado.");
};
}
function sincronizarHora() {
let timestamp = Math.floor(Date.now() / 1000);
socket.send(JSON.stringify({ event: "syncTime", timestamp: timestamp }));
}
function salvarConfig() {
let configData = {
event: "setConfig",
data: {
ssid: document.getElementById("ssid").value,
passwifi: document.getElementById("passwifi").value,
user: document.getElementById("user").value,
passuser: document.getElementById("passuser").value,
apid: document.getElementById("apid").value,
passAP: document.getElementById("passAP").value,
dnsname: document.getElementById("dnsname").value,
ntpserver: document.getElementById("ntpserver").value,
timezone: document.getElementById("timezone").value,
intervaloNTP: parseInt(document.getElementById("intervaloNTP").value, 10),
modoOperacao: parseInt(document.getElementById("modo_operacao").value, 10), // Correção aqui
resetAgendamentos: document.getElementById("reset_agenda").value === "true",
autoRebootOTA: document.getElementById("autoRebootOTA").value === "true"
}
};
socket.send(JSON.stringify(configData));
// Mostra um alerta de sucesso
alert("Configuração enviada! O ESP irá reiniciar...");
// **Aguarda 4 segundos e redireciona para a página principal ("/")**
setTimeout(() => {
window.location.href = "/";
}, 4000); // Tempo suficiente para o ESP reiniciar
}
// Evento para a carga da página
window.onload = iniciarWebSocket;
// Evento para fechar o WebSocket ao descarregar a página
window.onbeforeunload = function() {
if (socket) {
socket.close();
}
};
// Evento quando o VOLTAR é usado pois o cache é utilizado
// window.addEventListener("pageshow", function(event) {
// if (event.persisted) {
// location.reload();
// }
// });
// Evento para varrer a perda do socket para recriar
setInterval(function() {
if (!socket || socket.readyState !== WebSocket.OPEN) {
console.log("WebSocket inativo! Tentando reconectar...");
iniciarWebSocket();
}
}, 5000);
</script>
</body>
</html>
)rawliteral";
const char *limite PROGMEM = R"rawliteral(
<html>
<head>
<meta charset="UTF-8">
<title>Erro de Conexão</title>
</head>
<body>
<h2>Máximo de conexões atingido</h2>
<p>Tente novamente mais tarde.</p>
</body>
</html>
)rawliteral";
//--------------------------------
// Prototipação das funções usadas
//--------------------------------
// Wifi
void onGotIP(const WiFiEventStationModeGotIP& event);
void onDisconnected(const WiFiEventStationModeDisconnected& event);
// WebSocket
void onWsEvent(AsyncWebSocket* server, AsyncWebSocketClient* client, AwsEventType type, void* arg, uint8_t* data, size_t len); // Trata eventos WebSocket
// Parâmetros
String saveConfigFile(); // Persiste CPUID e Intervalo no SPIFFS do ESP32
bool loadConfigFile(); // Recupera CPUID e Intervalo do SPIFFS do ESP32
// Auxiliares
bool getNTPtime(int sec); // Faz o sincronismo do relógio com Servidor NTP
String getTimeStamp(); // Retorna o TimeStamp (Data/Hora)
String expandeHtml(String html); // Expande o HTML para o Navegador
String repeatChar(char c, int num); // Devolve um string com a repetição de um determinado carater
void deleteFile(const char* path); // Apaga o arquivo de Agendamentos no SPIFFS (uso esporádico)
int horaParaMinutos(String hora); // Converte hh:mm para total em minutos
bool setDNSNAME(String nome); // Define o DNSNAME e HOSTNAME da Rede
void refreshNTPServer(); // Faz o sincronismo com Servidro NTP
bool isAuthenticated(AsyncWebServerRequest *request);// Autenticação para acessar a URL
String getDefaultID(); // Retorna a ID default para o modo AP
// Da Aplicação
void loadAgenda(); // Carrega os Agendamentos do SPIFFS para a RAM
void saveAgenda(); // Salva a lista de agendamentos para o SPIFFS
String getStatusJSON(); // Devolve o status dos relés em JSON
void enviarStatusParaTodosClientes(); // Envia o status dos Relés para os clientes
void alterarEstadoRele(int releIndex, bool estado); // Altera o status de um determinado relé e avisa interface
String getReleList(int numEspacos); // Devolve a lista de Relés para substituição no HTML (<select>)
String getStatusList(int numEspacos); // Devolve a lista de campos de status para substituição no HTML (<div>)
String getStatusUpdateScript(int numEspacos); // Devolve o código para o HTML para substituição no Evento getStatus
void desligarRele(int releIndex); // Desliga um relé dado o seu índice
void verificarAgendamentos(); // Faz a varredura no cadastro de agendamento para a programação
bool verificarCondicaoData(const String& condicao, const String& dataAtualStr, const String& dataBaseStr); // Faz a comparaação entre datas
void rebootESP(); // Faz o reboot do ESP
void initAgendamentos(); // Inicializa os Agendamentos
void notifyClients(String event, String status, String message); // Envia retorno de Evento
//--------------------------------desligado-----------
// Prototipação das rotinas de CALLBACK
// Ajuste caso MAX_RELES seja diferente de 2
//-------------------------------------------
void desligarRele0(); // Callback de desligamento para o relé 1
//void desligarRele1(); // Callback de desligamento para o Relé 2
//------------------------
// Configurações iniciais
//------------------------
void setup()
{
// Inicializa a Serial
Serial.begin(BAUDRATE);
while (!Serial);
// Define o handle para tratar os eventos do Wifi
WiFi.onStationModeGotIP(onGotIP);
WiFi.onStationModeDisconnected(onDisconnected);
// Define o Led conectado no WiFi ou desligado quando fora
pinMode(LED_BUILTIN,OUTPUT);
// Define os Relés e inicializa
for (int ind=0; ind < MAX_RELES; ind++)
{
pinMode(pinRele[ind], OUTPUT);
digitalWrite(pinRele[ind], RELE_OFF);
statusRele[ind] = false;
}
// Tenta carregar as configurações do SPIFS
bool ok = loadConfigFile();
// Define o HostName para o servidor web para facilitar o acesso na rede local
// sem conhecer o IP previamente
Serial.print("Adicionando " + String(DNS_NAME) + " no MDNS... ");
if (setDNSNAME(DNS_NAME))
{
Serial.println("adicionado corretamente no MDNS!");
}
else
{
Serial.println("Erro ao adicionar no MDNS!");
}
// Inicializa o FileSystem
SPIFFS.begin();
// Verifica se o usuário definou o parâmetro de reset dos agendamentos
if (reset_agendamentos)
{
Serial.println("Resetando o arquivo de Agendamentos...");
deleteFile(JSON_AGENDA_FILE);
}
// Carrega a agenda
loadAgenda();
// Inicializa os Eventos para Wifi e WebSocket
ws.onEvent(onWsEvent);
server.addHandler(&ws);
// Credenciais para atualizações via OTA
ElegantOTA.setAuth(user_OTA.c_str(),pass_OTA.c_str());
// Habilita/Desabilita AutoRebbot após a atualização
ElegantOTA.setAutoReboot(autoRebootOTA);
// Inicia o OTA para atualização via Web
ElegantOTA.begin(&server);
if (ok && modo_operacao==1)
{
WiFi.begin(ssid_wifi.c_str(), pass_wifi.c_str());
// Timeout para conexão
unsigned long startTime = millis();
while (WiFi.status() != WL_CONNECTED && millis() - startTime < 10000) {
delay(500);
Serial.print(".");
}
if (WiFi.status() == WL_CONNECTED) {
// Se chegamos até aqui é porque estamos conectados
Serial.printf("\nWiFi conectado em %s ...\n",WiFi.SSID().c_str());
Serial.print("IP address: ");
Serial.println(WiFi.localIP());
// Imprime o MAC
Serial.print("MAC: ");
Serial.println(WiFi.macAddress());
// Imprime o Sinal Wifi
Serial.print("Sinal: ");
Serial.print(WiFi.RSSI());
Serial.println(" db");
// Tenta sincronizar o relógio interno com o servidor NPT definido no WifiManager
refreshNTPServer();
// Inicializa a rota para o HTML
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request) {
if (activeConnections >= MAX_HTTP_CONNECTIONS) {
request->send(503, "text/html", limite);
return;
}
if (!isAuthenticated(request)) return;
request->send(200, "text/html", expandeHtml(index_html));
});
// Página de configuração
server.on("/config", HTTP_GET, [](AsyncWebServerRequest *request) {
if (!isAuthenticated(request)) return;
request->send(200, "text/html", expandeHtml(config_html));
});
// Inicializa o Servidor Web
server.begin();
// Inicializa Agendamentos
initAgendamentos();
// Programa a resincronização com o NTP Server de acordo com o intervalo definido no WifiManager
refreshNTPTimer.attach(intervaloNTP*60, refreshNTPServer);
return;
}
}
// Monta o SSID do modo AP para permitir a configuração
ssid_config = getDefaultID();
// Modo AP para configuração
WiFi.softAP(ssid_config.c_str(),pass_AP.c_str());
Serial.println("\nEntrando no modo AP...");
Serial.println(WiFi.softAPIP());
// Página Principal - Relés
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request) {
if (activeConnections >= MAX_HTTP_CONNECTIONS) {
request->send(503, "text/html", limite);
return;
}
if (!isAuthenticated(request)) return;
request->send(200, "text/html", expandeHtml(index_html));
});
// Página Secundária - Configuração
server.on("/config", HTTP_GET, [](AsyncWebServerRequest *request) {
if (!isAuthenticated(request)) return;
request->send(200, "text/html", expandeHtml(config_html));
});
server.begin();
// Inicializa Agendamentos
initAgendamentos();
}
//----------------------------
// Loop principal do Programa
//----------------------------
void loop()
{
//----------------------------------------------------------
// Função 1 : Verifica se Internet ativa
//-----------------------------------------------------------
if (modo_operacao==1 && (millis()-lastInternetCheck) > CHECK_INTERNET)
{
lastInternetCheck = millis();
if (!Ping.ping(ip,4))
{
// Desliga o LED_BUILTIN
digitalWrite(LED_BUILTIN,HIGH);
Serial.println("Sem Internet no momento...\n");
}
else
{
// Ligar o LED_BUILTIN
digitalWrite(LED_BUILTIN,LOW);
// Verifica se ainda não sincronizou NTP Server
if (!sincronizouNTP)
{
// Tenta sincronizar o relógio interno com o servidor NTP definido no WifiManager
refreshNTPServer();
}
}
}
//----------------------------------------------------------
// Função 2 : Limpa as conexões websocket perdidas por algum
// motivo (ex: Navegador fechado)
//-----------------------------------------------------------
if (millis() - lastCleanUp > CICLO_CLEANUP)
{
lastCleanUp = millis();
ws.cleanupClients();
activeConnections = ws.count(); // Atualiza com a contagem real
Serial.printf("N. Ativos: %d\n", activeConnections);
}
//--------------------------------------------------------------
// Função 3 : checa o OTA para saber se há atualização
//--------------------------------------------------------------
ElegantOTA.loop();
//--------------------------------------------------------------
// Função 4 : refresh no mDNS
//--------------------------------------------------------------
MDNS.update(); // Mantém o mDNS ativo
}
//-----------------------------------
// Carrega os agendamentos do SPIFFS
//-----------------------------------
void loadAgenda()
{
if (SPIFFS.begin())
{
if (SPIFFS.exists(JSON_AGENDA_FILE))
{
File file = SPIFFS.open(JSON_AGENDA_FILE, "r");
if (file)
{
JsonDocument doc;
DeserializationError error = deserializeJson(doc, file);
if (!error)
{
Serial.println("Agendamentos recuperados do SPIFFS...");
//serializeJsonPretty(doc, Serial);
Serial.println();
for (JsonObject obj : doc.as<JsonArray>())
{
Agendamento ag;
ag.idEvento = obj["idEvento"].as<String>();
ag.horaInicial = obj["horaInicial"].as<String>();
ag.horaFinal = obj["horaFinal"].as<String>();
ag.repetirCadaMinutos = obj["repetirCadaMinutos"].as<int>();
ag.descricao = obj["descricao"].as<String>();
ag.releSelecionado = obj["releSelecionado"].as<int>();
ag.dataBase = obj["dataBase"].as<String>();
ag.condicao = obj["condicao"].as<String>();
for (int dia : obj["diaSemana"].as<JsonArray>())
{
ag.diaSemana.push_back(dia);
}
dbAgenda.push_back(ag);
}
}
file.close();
}
}
}
}
//---------------------------------
// Salva os agendamentos no SPIFFS
//---------------------------------
void saveAgenda()
{
JsonDocument doc;
for (const auto& ag : dbAgenda)
{
JsonObject obj = doc.createNestedObject();
obj["idEvento"] = ag.idEvento;
obj["horaInicial"] = ag.horaInicial;
obj["horaFinal"] = ag.horaFinal;
obj["repetirCadaMinutos"] = ag.repetirCadaMinutos;
obj["descricao"] = ag.descricao;
obj["releSelecionado"] = ag.releSelecionado;
obj["dataBase"] = ag.dataBase;
obj["condicao"] = ag.condicao;
JsonArray dias = obj.createNestedArray("diaSemana");
for (int dia : ag.diaSemana)
{
dias.add(dia);
}
}
File file = SPIFFS.open(JSON_AGENDA_FILE, "w");
if (file)
{
Serial.println("Persistindo os Agendamentos no SPIFFS...");
serializeJson(doc, file);
serializeJsonPretty(doc, Serial);
Serial.println();
file.close();
}
}
//------------------------------------------------
// Evento chamado no processo de conexão do Wifi
//------------------------------------------------
void onGotIP(const WiFiEventStationModeGotIP& event) {
Serial.println("Conectado ao Wi-Fi!");
Serial.println(WiFi.localIP());
digitalWrite(LED_BUILTIN,LOW); // Liga o LED
}
void onDisconnected(const WiFiEventStationModeDisconnected& event) {
Serial.println("Wi-Fi desconectado!");
digitalWrite(LED_BUILTIN,HIGH); // Desliga o LED
}
//----------------------------------------------
// Função para tratar as mensagens do WebSocket
//----------------------------------------------
void onWsEvent(AsyncWebSocket* server, AsyncWebSocketClient* client, AwsEventType type, void* arg, uint8_t* data, size_t len) {
uint32_t clientId = client->id();
if (type == WS_EVT_CONNECT) {
activeConnections++;
Serial.printf("Cliente conectado: %u N. Ativos: %d\n", clientId, activeConnections);
}
else if (type == WS_EVT_DISCONNECT) {
if (--activeConnections < 0) activeConnections=0;
Serial.printf("Cliente desconectado: %u N. Ativos: %d\n", clientId, activeConnections);
}
else if (type == WS_EVT_DATA) {
AwsFrameInfo *info = (AwsFrameInfo *)arg;
if (info->final && info->index == 0 && info->len == len) {
data[len] = 0;
StaticJsonDocument<1024> doc; // Aumentado para 1024 bytes para maior capacidade
DeserializationError error = deserializeJson(doc, data);
if (!error) {
String event = doc["event"].as<String>();
Serial.printf("Evento %s recebido...\n", event.c_str());
if (event == "getStatus") {
String statusJSON = getStatusJSON();
client->text(statusJSON);
}
else if (event == "syncTime") { // Evento para sincronizar o horário
Serial.println("Sincronizando horário com o navegador...");
// Recebe o timestamp do navegador (segundos desde 1970)
unsigned long epochTime = doc["timestamp"].as<unsigned long>();
// Atualiza o relógio interno do ESP
struct timeval tv;
tv.tv_sec = epochTime;
tv.tv_usec = 0;
settimeofday(&tv, NULL);
//Serial.printf("Novo horário definido: %lu\n", epochTime);
// Responde ao navegador confirmando a sincronização
notifyClients("syncTime", "ok", "Horário sincronizado!");
}
else if (event == "setConfig") { // Evento para salvar configurações
//Serial.println("Processando setConfig...");
//serializeJsonPretty(doc, Serial);
ssid_wifi = doc["data"]["ssid"].as<String>();
pass_wifi = doc["data"]["passwifi"].as<String>();
user_OTA = doc["data"]["user"].as<String>();
pass_OTA = doc["data"]["passuser"].as<String>();
ssid_config = doc["data"]["apid"].as<String>();
pass_AP = doc["data"]["passAP"].as<String>();
DNS_NAME = doc["data"]["dnsname"].as<String>();
NTP_SERVER = doc["data"]["ntpserver"].as<String>();
TZ_INFO = doc["data"]["timezone"].as<String>();
intervaloNTP = doc["data"]["intervaloNTP"].as<int>();
modo_operacao = doc["data"]["modoOperacao"].as<int>();
reset_agendamentos = doc["data"]["resetAgendamentos"].as<bool>();
// modo_operacao = doc["data"]["modo_operacao"].as<int>();
// reset_agendamentos = doc["data"]["reset_agenda"].as<bool>();
autoRebootOTA = doc["data"]["autoRebootOTA"].as<bool>();
String msg = saveConfigFile();
if (msg.length()==0)
{
msg = "Configuração salva com sucesso!";
Serial.println(msg);
// Responde ao navegador confirmando a sincronização
notifyClients("setConfig", "ok", msg);
// **Agenda o Reboot para 2 segundos depois**
rebootTimer.once(3, rebootESP);
}
else notifyClients("setConfig", "erro", msg);
}
else if (event == "getAgendaList") {
StaticJsonDocument<1024> response;
response["event"] = "getAgendaList";
JsonArray array = response.createNestedArray("agendaList");
for (const auto& ag : dbAgenda) {
JsonObject obj = array.createNestedObject();
obj["idEvento"] = ag.idEvento;
obj["descricao"] = ag.descricao;
}
String output;
serializeJson(response, output);
client->text(output);
}
else if (event == "getAgenda") {
String idEvento = doc["idEvento"].as<String>();
for (const auto& ag : dbAgenda) {
if (ag.idEvento == idEvento) {
StaticJsonDocument<512> response;
response["event"] = "getAgenda";
response["idEvento"] = ag.idEvento;
response["horaInicial"] = ag.horaInicial;
response["horaFinal"] = ag.horaFinal;
response["repetirCadaMinutos"] = ag.repetirCadaMinutos;
response["descricao"] = ag.descricao;
response["dataBase"] = ag.dataBase;
response["condicao"] = ag.condicao;
response["releSelecionado"] = ag.releSelecionado; // Incluído para enviar o relé selecionado
JsonArray dias = response.createNestedArray("diaSemana");
for (int dia : ag.diaSemana) {
dias.add(dia);
}
String output;
serializeJson(response, output);
client->text(output);
break;
}
}
}
else if (event == "updateAgenda") {
Agendamento ag;
ag.idEvento = doc["data"]["idEvento"].as<String>();
ag.horaInicial = doc["data"]["horaInicial"].as<String>();
ag.horaFinal = doc["data"]["horaFinal"].as<String>();
ag.repetirCadaMinutos = doc["data"]["repetirCadaMinutos"].as<int>();
ag.descricao = doc["data"]["descricao"].as<String>();
ag.releSelecionado = doc["data"]["rele"].as<int>(); // Adicionado para receber o relé selecionado
ag.dataBase = doc["data"]["dataBase"].as<String>();
ag.condicao = doc["data"]["condicao"].as<String>();
ag.diaSemana.clear();
for (int dia : doc["data"]["diaSemana"].as<JsonArray>()) {
ag.diaSemana.push_back(dia);
}
bool updated = false;
for (auto& existingAg : dbAgenda) {
if (existingAg.idEvento == ag.idEvento) {
existingAg = ag;
updated = true;
break;
}
}
//Serial.printf("Evento: updateAgenda idEvento: %s updated: %d\n",ag.idEvento.c_str(),updated);
if (!updated) {
dbAgenda.push_back(ag);
}
// Persiste a Agenda
saveAgenda();
// Inclui `idEvento` na resposta JSON para manter a sincronização
String response;
StaticJsonDocument<128> doc;
doc["event"] = "updateAgenda";
doc["status"] = "ok";
doc["idEvento"] = ag.idEvento;
serializeJson(doc, response);
client->text(response);
}
else if (event == "deleteAgenda") {
String idEvento = doc["idEvento"].as<String>();
//Serial.printf("Evento: deleteAgenda idEvento: %s \n",idEvento.c_str());
dbAgenda.erase(
std::remove_if(dbAgenda.begin(), dbAgenda.end(), [&](Agendamento& ag) {
return ag.idEvento == idEvento;
}),
dbAgenda.end()
);
saveAgenda();
client->text("{\"event\":\"deleteAgenda\",\"status\":\"ok\"}");
}
else if (event == "controlRele") {
int rele = doc["rele"].as<int>();
String comando = doc["comando"].as<String>();
if (rele >= 0 && rele < sizeof(pinRele) / sizeof(pinRele[0])) {
// Verifica se o índice está dentro dos limites
statusRele[rele] = comando == "ligar" ? true : false;
digitalWrite(pinRele[rele], comando == "ligar" ? RELE_ON : RELE_OFF);
client->text("{\"event\":\"controlRele\",\"status\":\"ok\"}");
} else {
client->text("{\"event\":\"controlRele\",\"status\":\"error\",\"message\":\"Índice de relé inválido\"}");
}
}
}
}
}
}
//----------------------------------------------------
// Função para expandir o HTML à minha maneira pois o
// pré-processador do C++ usa % como delimitor e no
// HTML há outras ocorrências de % que gerariam erro
//----------------------------------------------------
String expandeHtml(String html)
{
html.replace("%iplocal%",WiFi.localIP().toString());
html.replace("%relelist1%",getReleList(16).c_str());
html.replace("%relelist2%",getReleList(12).c_str());
html.replace("%statuslist%",getStatusList(8).c_str());
html.replace("%getstatus%",getStatusUpdateScript(14).c_str());
html.replace("%ssid%",ssid_wifi.c_str());
html.replace("%passwifi%",pass_wifi.c_str());
html.replace("%user%",user_OTA.c_str());
html.replace("%passuser%",pass_OTA.c_str());
html.replace("%apid%",getDefaultID().c_str());
html.replace("%passAP%",pass_AP.c_str());
html.replace("%dnsname%",DNS_NAME.c_str());
html.replace("%ntpserver%",NTP_SERVER.c_str());
html.replace("%timezone%",TZ_INFO.c_str());
html.replace("%intervaloNTP%",String(intervaloNTP).c_str());
html.replace("%modo_operacao_true%", modo_operacao == 0 ? "selected" : "");
html.replace("%modo_operacao_false%", modo_operacao == 1 ? "selected" : "");
html.replace("%reset_agenda_true%", reset_agendamentos ? "selected" : "");
html.replace("%reset_agenda_false%", reset_agendamentos ? "" : "selected");
html.replace("%autoRebootOTA_true%", autoRebootOTA ? "selected" : "");
html.replace("%autoRebootOTA_false%", autoRebootOTA ? "" : "selected");
html.replace("%modo%",modos[modo_operacao]);
//html.replace("%config%",modo_operacao == 1 ? config_macro : "");
//html.replace("%reles%",modo_operacao == 0 ? reles_macro : "");
//html.replace("%rota%", modo_operacao == 0 ? "/reles" : "/");
return html;
}
//--------------------------------------
// Função para obter o status dos relés
//--------------------------------------
String getStatusJSON()
{
StaticJsonDocument<256> doc;
doc["event"] = "getStatus";
String nome;
for (int ind=0;ind<MAX_RELES;ind++)
{
nome = "rele" + String(ind+1);
doc[nome] = statusRele[ind];
}
String output;
serializeJson(doc, output);
return output;
}
//----------------------------------------------------------
// Função para avisar aos clientes que Status de Relé mudou
//----------------------------------------------------------
void enviarStatusParaTodosClientes()
{
String statusJSON = getStatusJSON(); // Função que cria o JSON de status
ws.textAll(statusJSON); // Envia para todos os clientes conectados
}
//------------------------------------------------------------
// Função para alterar o estado do Rele e avisar na interface
//------------------------------------------------------------
void alterarEstadoRele(int releIndex, bool estado)
{
digitalWrite(pinRele[releIndex], estado ? RELE_ON : RELE_OFF);
statusRele[releIndex] = estado;
enviarStatusParaTodosClientes();
}
//---------------------------------------------------
// Função para retornar a lista de Relés para o HTML
//---------------------------------------------------
String getReleList(int numEspacos)
{
String lista = "";
String espacos = repeatChar(' ',numEspacos);
for (int ind=0;ind<MAX_RELES;ind++)
{
lista += "<option value=\"" + String(ind) + "\">Relé " + String(ind+1) + "</option>\n" + espacos;
}
return lista;
}
//---------------------------------------------------
// Função para retornar a lista de Status dos Relés
//---------------------------------------------------
String getStatusList(int numEspacos)
{
String lista = "";
String espacos = repeatChar(' ',numEspacos);
for (int ind = 0; ind < MAX_RELES; ind++) {
lista += "<div>Relé " + String(ind + 1) + ": <span id=\"statusRele" + String(ind + 1) + "\">Desligado</span></div>\n" + espacos;
}
return lista;
}
//--------------------------------------------------------------------------
// Função para gerar o código JavaScript de atualização de status dos relés
//--------------------------------------------------------------------------
String getStatusUpdateScript(int numEspacos)
{
String script = "else if (response.event === 'getStatus') {\n";
String espacos = repeatChar(' ', numEspacos);
for (int ind = 0; ind < MAX_RELES; ind++) {
script += espacos + "document.getElementById('statusRele" + String(ind + 1) + "').textContent = response.rele" + String(ind + 1) + " ? '🟢 Ligado' : '🔴 Desligado';\n";
}
return script;
}
//---------------------------------------------------
// Função para devolver uma repetição de um caracter
//---------------------------------------------------
String repeatChar(char c, int num)
{
// Gera a string de `numEspacos` espaços
String result = "";
for (int i = 0; i < num; i++)
{
result += c;
}
return result;
}
//----------------------------------------------
// Função para delatar arquivos do SPIFFS
// Útil para resetar estados iniciais do jogo
//----------------------------------------------
void deleteFile(const char* path)
{
// Verifica se o arquivo existe
if (SPIFFS.exists(path))
{
if (SPIFFS.remove(path))
{
Serial.printf("Arquivo %s deletado com sucesso\n", path);
}
else
{
Serial.printf("Falha ao deletar o arquivo %s\n", path);
}
}
else
{
Serial.printf("Arquivo %s não encontrado\n", path);
}
}
//------------------------------------------------
// Função auxiliar para converter hora no formato
// "HH:MM" para minutos desde meia-noite
//------------------------------------------------
int horaParaMinutos(String hora)
{
int horas = hora.substring(0, 2).toInt();
int minutos = hora.substring(3, 5).toInt();
return horas * 60 + minutos;
}
//---------------------------------------
// Callback genérico para desligar relés
//---------------------------------------
void desligarRele(int releIndex)
{
if (releIndex >= 0 && releIndex < MAX_RELES)
{
digitalWrite(pinRele[releIndex], RELE_OFF);
//statusRele[releIndex] = false;
Serial.printf("Relé %d desligado.\n", releIndex + 1);
//enviarStatusParaTodosClientes();
alterarEstadoRele(releIndex,false);
}
}
//----------------------------------------------------------
// Funções estáticas de callback específicas para cada relé
// Adicione mais/menos funções se `MAX_RELES` for maior/menor,
// respeitando a variação do nome da função
//----------------------------------------------------------
void desligarRele0() { desligarRele(0); }
//void desligarRele1() { desligarRele(1); }
//---------------------------------------------------------
// Função para varrer agendamentos e programar os Ticker's
//---------------------------------------------------------
void verificarAgendamentos()
{
// Pega o timestamp corrente
time_t now = time(nullptr);
struct tm* currentTime = localtime(&now);
// Formata o timestamp corrente
char timestamp[30];
strftime(timestamp, 30, "%d/%m/%Y %T", currentTime);
Serial.printf("Verificando os agendamentos em %s\n", timestamp);
// Formata a data corrente como YYYY-MM-DD
char dataAtualStr[11]; // Espaço suficiente para "YYYY-MM-DD\0"
strftime(dataAtualStr, sizeof(dataAtualStr), "%Y-%m-%d", currentTime);
String dataAtualString = String(dataAtualStr);
int minutosAgora = currentTime->tm_hour * 60 + currentTime->tm_min;
int diaAtual = currentTime->tm_wday; // 0 = Domingo, ..., 6 = Sábado
// Faz a varredura na lista de agendamentos
for (const auto& ag : dbAgenda)
{
// Verifica primeiramente se atende a DataBase
if (!verificarCondicaoData(ag.condicao, dataAtualString, ag.dataBase)) continue;
// Verifica os demais critérios: dia da semana, repetição e intervalo de tempo
if (std::find(ag.diaSemana.begin(), ag.diaSemana.end(), diaAtual) != ag.diaSemana.end())
{
int minutosInicial = horaParaMinutos(ag.horaInicial);
int minutosFinal = horaParaMinutos(ag.horaFinal);
int duracao = minutosFinal - minutosInicial;
// Ajusta os horários de início e final considerando a repetição
if (ag.repetirCadaMinutos > 0)
{
while (minutosInicial + ag.repetirCadaMinutos <= minutosAgora)
{
minutosInicial += ag.repetirCadaMinutos;
}
// Garante que o ciclo anterior seja usado se já passou do atual
if (minutosInicial > minutosAgora)
{
minutosInicial -= ag.repetirCadaMinutos;
}
minutosFinal = minutosInicial + duracao;
}
// Verifica se está dentro do intervalo de tempo do agendamento (original ou ajustado)
if (minutosAgora >= minutosInicial && minutosAgora < minutosFinal)
{
if (!statusRele[ag.releSelecionado])
{
digitalWrite(pinRele[ag.releSelecionado], RELE_ON);
//statusRele[ag.releSelecionado] = true;
Serial.printf("Relé %d ligado.\n", ag.releSelecionado + 1);
//enviarStatusParaTodosClientes();
alterarEstadoRele(ag.releSelecionado,true);
int tempoRestante = (minutosFinal - minutosAgora) * 60; // Em segundos
// Use callbacks específicos para cada relé
// Ajuste o switch caso MAX_RELES for diferente de 2
switch (ag.releSelecionado)
{
case 0:
timerReles[0].once(tempoRestante, desligarRele0);
break;
// case 1:
// timerReles[1].once(tempoRestante, desligarRele1);
// break;
// Adicione mais casos se MAX_RELES for maior
}
}
}
}
}
}
//-----------------------------------------------------------------
// Função de comparação entre a data de processamento e a DataBase
// de acordo com o critério de comparação definido no agendamento
//-----------------------------------------------------------------
bool verificarCondicaoData(const String& condicao, const String& dataAtualStr, const String& dataBaseStr)
{
if (condicao == "<") return dataAtualStr < dataBaseStr;
if (condicao == "<=") return dataAtualStr <= dataBaseStr;
if (condicao == "=") return dataAtualStr == dataBaseStr;
if (condicao == "!=") return dataAtualStr != dataBaseStr;
if (condicao == ">") return dataAtualStr > dataBaseStr;
if (condicao == ">=") return dataAtualStr >= dataBaseStr;
return false; // Caso o operador não seja reconhecido
}
//------------------------------------------------
// Devolve o localtime dd/mm/aaaa hh:mm:ss
//------------------------------------------------
String getTimeStamp()
{
time_t now;
time(&now);
char timestamp[30];
strftime(timestamp, 30, "%d/%m/%Y %T", localtime(&now));
return String(timestamp);
}
//---------------------------------------------------------
// Sincroniza o horário do ESP32 com NTP server brasileiro
//---------------------------------------------------------
bool getNTPtime(int sec)
{
{
uint32_t start = millis();
tm timeinfo;
time_t now;
int cont=0;
do
{
time(&now);
localtime_r(&now, &timeinfo);
if (++cont % 80 == 0) Serial.println();
else Serial.print(".");
delay(10);
} while (((millis() - start) <= (1000 * sec)) && (timeinfo.tm_year < (2016 - 1900)));
if (timeinfo.tm_year <= (2016 - 1900)) return false; // the NTP call was not successful
Serial.print("\nnow ");
Serial.println(now);
Serial.print("Time ");
Serial.println(getTimeStamp());
}
return true;
}
//-------------------------------------------------------
// Define o HostName como DNS NAME
//-------------------------------------------------------
bool setDNSNAME(String nome)
{
WiFi.setHostname(nome.c_str());
delay(500); // Dá tempo para estabilizar a rede antes de iniciar o mDNS
bool ok=false;
if (ok=MDNS.begin(nome.c_str()))
{
MDNS.addService("http", "tcp", 80);
//MDNS.setInstanceName("esp8266"); // Adicionar o nome da instância
}
return ok;
}
//------------------------------------------------
// Persiste NTP Server, Timezone e OTA no SPIFFS
//------------------------------------------------
String saveConfigFile()
// O arquivo de Config é salvo no formato JSON
{
Serial.println(F("Persistindo a configuração..."));
String result = "";
// Atualiza a base de software e parâmetros gerais
dbParm["ssid"] = ssid_wifi;
dbParm["senhaSSID"] = pass_wifi;
dbParm["apid"] = ssid_config;
dbParm["senhaAP"] = pass_AP;
dbParm["DnsName"] = DNS_NAME;
dbParm["NTPServer"] = NTP_SERVER;
dbParm["Timezone"] = TZ_INFO;
dbParm["intervaloNTP"] = intervaloNTP;
dbParm["usuarioOTA"] = user_OTA;
dbParm["senhaOTA"] = pass_OTA;
dbParm["autorebootOTA"] = autoRebootOTA;
dbParm["resetAgendamentos"] = reset_agendamentos;
dbParm["modoOperacao"] = modo_operacao;
// Abre o arquivo de configuração
File configFile = SPIFFS.open(JSON_CONFIG_FILE, "w");
if (!configFile)
{
// Erro, arquino não foi aberto
result = "Erro ao abrir o arquivo para gravação da configuração";
Serial.println(result);
return result;
}
// Serializa os dados do JSON no arquivo
serializeJsonPretty(dbParm, Serial);
Serial.println();
if (serializeJson(dbParm, configFile) == 0)
{
// Erro ai gravar o arquivo
result = "Erro ao gravar o arquivo de configuração";
Serial.println(result);
return result;
}
// Fecha o Arquivo
configFile.close();
return String();
}
//------------------------------------------------
// Recupera NTP Server, Timezone e OTA do SPIFFS
//------------------------------------------------
bool loadConfigFile()
// Carrega o arquivo de Configuração
{
// Verifica se o SPIFFS já foi inicializado
if (!SPIFFS.begin())
{
SPIFFS.format();
Serial.println("Sistema de Arquivo no SPIFFS foi formatado");
}
// Lê as configurações no formato JSON
Serial.println("Montando o FileSystem...");
// Força a entrada na primeira vez
if (SPIFFS.begin())
{
Serial.println("FileSystem montado...");
//Serial.println("Removendo o arquivo de configuração...");
//SPIFFS.remove(JSON_CONFIG_FILE);
if (SPIFFS.exists(JSON_CONFIG_FILE))
{
// o arquivo existe, vamos ler
Serial.println("Lendo o arquivo de configuração");
File configFile = SPIFFS.open(JSON_CONFIG_FILE, "r");
if (configFile)
{
Serial.println("Arquivo de configuração aberto...");
DeserializationError error = deserializeJson(dbParm, configFile);
if (!error)
{
Serial.println("JSON do SPIFFS recuperado...");
serializeJsonPretty(dbParm, Serial);
Serial.println();
if (dbParm.containsKey("ssid")) ssid_wifi = dbParm["ssid"].as<String>();
else ssid_wifi = "";
if (dbParm.containsKey("senhaSSID")) pass_wifi = dbParm["senhaSSID"].as<String>();
else pass_wifi = "";
if (dbParm.containsKey("apid")) ssid_config = dbParm["apid"].as<String>();
else ssid_config = getDefaultID();
if (dbParm.containsKey("senhaAP")) pass_AP = dbParm["senhaAP"].as<String>();
else pass_AP = DEFAULT_PASS_AP;
if (dbParm.containsKey("DnsName")) DNS_NAME = dbParm["DnsName"].as<String>();
else DNS_NAME = DEFAULT_DNS_NAME;
if (dbParm.containsKey("NTPServer")) NTP_SERVER = dbParm["NTPServer"].as<String>();
else NTP_SERVER = DEFAULT_NTP_SERVER;
if (dbParm.containsKey("Timezone")) TZ_INFO = dbParm["Timezone"].as<String>();
else TZ_INFO = DEFAULT_TZ_INFO;
if (dbParm.containsKey("intervaloNTP")) intervaloNTP = dbParm["intervaloNTP"].as<int>();
if (dbParm.containsKey("usuarioOTA")) user_OTA = dbParm["usuarioOTA"].as<String>();
else user_OTA = USER_UPDATE;
if (dbParm.containsKey("senhaOTA")) pass_OTA = dbParm["senhaOTA"].as<String>();
else pass_OTA = PASS_UPDATE;
if (dbParm.containsKey("autorebootOTA")) autoRebootOTA = dbParm["autorebootOTA"].as<bool>();
else autoRebootOTA = false;
if (dbParm.containsKey("resetAgendamentos")) reset_agendamentos = dbParm["resetAgendamentos"].as<bool>();
else reset_agendamentos = false;
if (dbParm.containsKey("modoOperacao")) modo_operacao = dbParm["modoOperacao"].as<int>();
else modo_operacao = 0;
return true;
}
else
{
// Erro ao ler o JSON
Serial.println("Erro ao carregar o JSON da configuração...");
}
}
}
}
else
{
// Erro ao montar o FileSystem
Serial.println("Erro ao montar o FileSystem");
}
return false;
}
//----------------------------------------------------------
// Função de fazer o sincronismo do relógio interno com o
// servidor NTP definido nos paâmetros do WifiManage
//----------------------------------------------------------
void refreshNTPServer()
{
// Sincroniza o horário interno com o Servidor NTP nacional
Serial.print("Tentando sincronismo com o servidor NTP ");
Serial.print(NTP_SERVER.c_str());
Serial.print(" com TimeZone ");
Serial.println(TZ_INFO.c_str());
// Verifica se está navegando pela internet pois às vezes fica conectado no AP porém sem internet
if (!Ping.ping(ip,4))
{
Serial.println("Sem internet no momento...");
}
else
{
Serial.print("Internet ativa com média de ");
Serial.print(Ping.averageTime());
Serial.println(" ms");
configTime(0, 0, NTP_SERVER.c_str());
setenv("TZ", TZ_INFO.c_str(), 1);
tzset();
if (getNTPtime(10))
{ // wait up to 10sec to sync
Serial.println("NTP Server sincronizado");
sincronizouNTP = true;
}
else
{
Serial.println("Timer interno não foi sincronizado");
//ESP.restart();
}
}
}
//------------------------------------------------
// Verifica se há autenticação na conexão
//------------------------------------------------
bool isAuthenticated(AsyncWebServerRequest *request)
{
if (!request->authenticate(user_OTA.c_str(), pass_OTA.c_str())) {
request->requestAuthentication();
return false;
}
return true;
}
String getDefaultID()
{
// Monta o SSID do modo AP para permitir a configuração
char aux[50] = "";
sprintf(aux, "ESP8266_%X", ESP.getChipId());
return String(aux);
}
//---------------------
// Faz o reboot do ESP
//---------------------
void rebootESP()
{
ESP.restart();
}
//----------------------------
// Inicializa os Agendamentos
//----------------------------
void initAgendamentos()
{
// Mostra Informações do Startup na Console
Serial.printf("Horário Local do Startup: %s\n",getTimeStamp().c_str());
Serial.print("Servidor iniciado no IP ");
if (modo_operacao==0) Serial.println(WiFi.softAPIP());
else Serial.println(WiFi.localIP().toString());
// Agendamento periódico para verificar agendamentos a cada minuto
// Calcula o tempo até o próximo minuto com segundos zerados
time_t now = time(nullptr);
struct tm* currentTime = localtime(&now);
int segundosRestantes = 60 - currentTime->tm_sec;
// Programa a primeira execução de verificarAgendamentos()
verificaAgendamentosTimer.once(segundosRestantes, []() {
verificarAgendamentos();
// Programa a execução periódica a cada 60 segundos após a primeira execução
verificaAgendamentosTimer.attach(60, verificarAgendamentos);
});
// Avisa sobre a primeira varredura dos Agendamentos
Serial.printf("Primeira verificação programada para %d segundos.\n", segundosRestantes);
}
//-------------------------
// Envia retorno de Evento
//-------------------------
void notifyClients(String event, String status, String message)
{
StaticJsonDocument<100> jsonDoc;
jsonDoc["event"] = event;
jsonDoc["status"] = status;
if (status.equalsIgnoreCase("ok")) jsonDoc["message"] = "✅ " + message;
else jsonDoc["message"] = "❌ " + message;
String response;
serializeJson(jsonDoc, response);
//serializeJsonPretty(jsonDoc, Serial);
ws.textAll(response);
}
Conclusão
O projeto do ESP8266 Relay com Controle Automático de Relés no ESP01S buscou demonstrar como é possível transformar um módulo compacto e acessível, normalmente utilizado apenas para acionamento manual, em um sistema mais completo de automação baseado em eventos programáveis.
A implementação foi desenvolvida sobre dois pilares principais: a programação de eventos e o suporte aos modos AP e WiFi, dando flexibilidade para diferentes cenários de uso. Além disso, a interface Web responsiva, aliada à comunicação via WebSocket, buscou proporcionar uma experiência fluida e eficiente, superando as limitações de hardware do ESP8266.
Entre os desafios enfrentados e superados no desenvolvimento, destacam-se:
- Gerenciamento de conexões WebSocket para evitar sobrecarga no ESP01S.
- Sincronização de horário via navegador no modo AP, quando não há acesso a servidores NTP.
- Persistência de configurações e eventos agendados utilizando JSON no SPIFFS.
- Otimização de recursos para manter um bom desempenho, mesmo com as limitações de memória e processamento do ESP8266.
Com esse projeto, buscamos ampliar as capacidades do módulo WiFi ESP8266 Relay, permitindo sua utilização em aplicações mais complexas de automação residencial e industrial, sem a necessidade de aplicativos de terceiros.
Esperamos que este post sirva como inspiração e base para outros projetos que busquem explorar ao máximo o potencial do ESP01S.
Please follow and like us:
0
20
20
