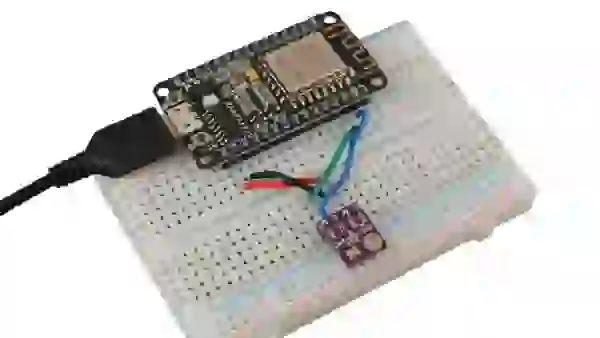

Posted by Este guia mostra como usar o módulo de sensor BME280 com o ESP8266 para ler a pressão, a temperatura, a umidade e estimar a altitude usando o Arduino IDE. O sensor BME280 usa o protocolo de comunicação I2C ou SPI para trocar dados com um microcontrolador
Mostraremos como conectar o sensor ao ESP8266, instalar as bibliotecas necessárias e escrever um esboço simples que exibe as leituras do sensor. Também criaremos um exemplo de servidor da Web para exibir as últimas leituras de pressão, temperatura e umidade.
Antes de prosseguir com este tutorial, você deve ter o complemento ESP8266 instalado em seu Arduino IDE.
Introducing BME280 Sensor Module

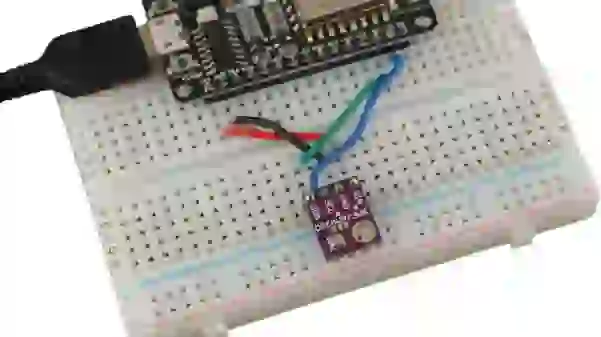

O módulo sensor BME280 lê a pressão barométrica, a temperatura e a umidade. Como a pressão muda com a altitude, você também pode estimar a altitude. Há várias versões desse módulo de sensor. Estamos usando o módulo ilustrado na figura abaixo.

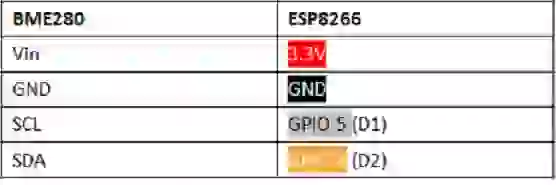

Esse sensor se comunica usando o protocolo de comunicação I2C, portanto, a fiação é muito simples. Você pode usar os pinos I2C padrão do ESP8266, conforme mostrado na tabela a seguir:
Há outras versões desse sensor que podem usar os protocolos de comunicação SPI ou I2C, como o módulo mostrado na próxima figura:
Se estiver usando um desses sensores, para usar o protocolo de comunicação I2C, use os seguintes pinos:

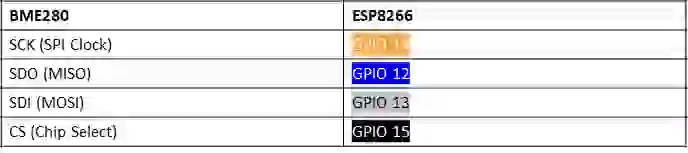

Se você usar o protocolo de comunicação SPI, precisará usar os seguintes pinos:
Peças necessárias
Para concluir este tutorial, você precisará das seguintes peças:
- Módulo de sensor BME280
- ESP8266 (Qualquer versão, preferencialmente as mais recentes)
- ProtoBoard
- Fios de jumper
Esquema – ESP8266 com BME280 usando I2C

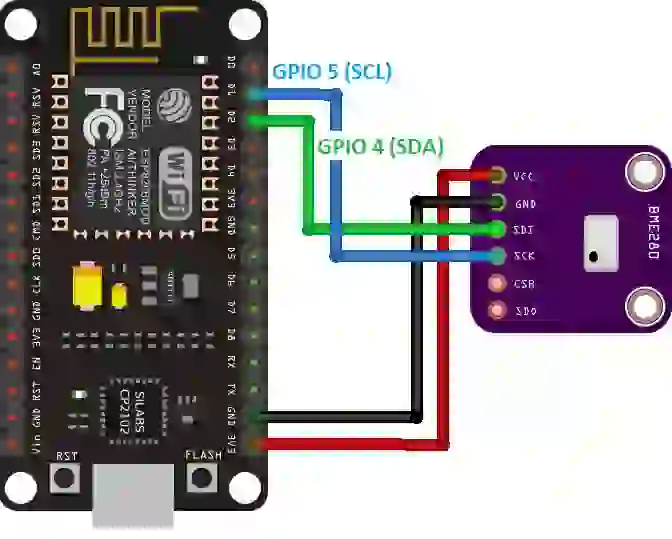

Vamos usar a comunicação I2C com o módulo sensor BME280. Para isso, conecte o sensor aos pinos SDA e SCL do ESP8266, conforme mostrado no diagrama esquemático a seguir.
Instalando a biblioteca BME280
Para obter leituras do módulo sensor BME280, você precisa usar a biblioteca Adafruit_BME280. Siga as próximas etapas para instalar a biblioteca em seu Arduino IDE:
Abra seu Arduino IDE e vá para Sketch > Include Library > Manage Libraries. O Gerenciador de bibliotecas deve ser aberto.

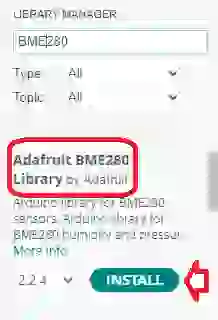

Procure por “adafruit bme280” na caixa de pesquisa e instale a biblioteca.
Depois de instalar as bibliotecas, reinicie o Arduino IDE.
Instalando a biblioteca Adafruit_Sensor
Para usar a biblioteca BME280, você também precisa instalar a biblioteca Adafruit_Sensor. Siga as próximas etapas para instalar a biblioteca em seu Arduino IDE:

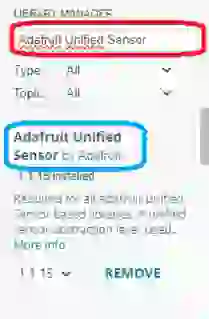

Vá para Sketch > Include Library > Manage Libraries e digite “Adafruit Unified Sensor” na caixa de pesquisa. Role a tela até o final para encontrar a biblioteca e instalá-la.
Leitura de pressão, temperatura e umidade
Para ler pressão, temperatura e umidade, usaremos um exemplo de sketch da biblioteca.
Depois de instalar a biblioteca BME280 e a biblioteca Adafruit_Sensor, abra o Arduino IDE e vá para File > Examples > Adafruit BME280 library > bme280 test.
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
/*#include <SPI.h>
#define BME_SCK 14
#define BME_MISO 12
#define BME_MOSI 13
#define BME_CS 15*/
#define SEALEVELPRESSURE_HPA (1013.25)
Adafruit_BME280 bme; // I2C
//Adafruit_BME280 bme(BME_CS); // hardware SPI
//Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI
unsigned long delayTime;
void setup() {
Serial.begin(9600);
Serial.println(F("BME280 test"));
bool status;
// configurações padrão
// (você também pode passar um objeto da biblioteca Wire, como &Wire2)
status = bme.begin(0x76);
if (!status) {
Serial.println("Could not find a valid BME280 sensor, check wiring!");
while (1);
}
Serial.println("-- Default Test --");
delayTime = 1000;
Serial.println();
}
void loop() {
printValues();
delay(delayTime);
}
void printValues() {
Serial.print("Temperature = ");
Serial.print(bme.readTemperature());
Serial.println(" *C");
// Converter a temperatura em Fahrenheit
/*Serial.print("Temperature = ");
Serial.print(1.8 * bme.readTemperature() + 32);
Serial.println(" *F");*/
Serial.print("Pressure = ");
Serial.print(bme.readPressure() / 100.0F);
Serial.println(" hPa");
Serial.print("Approx. Altitude = ");
Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA));
Serial.println(" m");
Serial.print("Humidity = ");
Serial.print(bme.readHumidity());
Serial.println(" %");
Serial.println();
}
Fizemos algumas modificações no sketch para torná-lo totalmente compatível com o ESP8266.
Como o código funciona
Continue lendo esta seção para saber como o código funciona ou pule para a seção “Demonstração”.
Bibliotecas
O código começa com a inclusão das bibliotecas necessárias: a biblioteca wire para usar I2C e as bibliotecas Adafruit_Sensor e Adafruit_BME280 para fazer a interface com o sensor BME280.
#include <Wire.h> #include <Adafruit_Sensor.h> #include <Adafruit_BME280.h>
Comunicação SPI
Como vamos usar a comunicação I2C, as seguintes linhas que definem os pinos SPI são comentadas:
/*#include <SPI.h> #define BME_SCK 14 #define BME_MISO 12 #define BME_MOSI 13 #define BME_CS 15*/
Observação: se estiver usando comunicação SPI, use os pinos SPI padrão do ESP8266:
Pressão no nível do mar
É criada uma variável chamada SEALEVELPRESSURE_HPA.
#define SEALEVELPRESSURE_HPA (1013.25)
Essa variável salva a pressão no nível do mar em hectopascal (equivalente a milibar). Essa variável é usada para estimar a altitude de uma determinada pressão, comparando-a com a pressão do nível do mar. Este exemplo usa o valor padrão, mas, para obter resultados mais precisos, substitua o valor pela pressão atual do nível do mar em seu local.
