Posted by Introdução
Este projeto tem como objetivo implementar a programação de horários para acionamento e desligamento de relés, com suporte a operações manuais e automáticas através de uma interface HTML numa aplicação AsyncWebServer para o ESP32 com interação com o Navegador via WebSocket.
Motivação
A ideia por trás do desenvolvimento do Controle Automático de Relés nasceu da experiência com ferramentas amplamente usadas em sistemas operacionais, como o Cron Table do Linux e o Task Scheduler do Windows. Essas ferramentas são conhecidas por sua grande flexibilidade na definição de eventos programados no tempo, permitindo que usuários automatizem tarefas de forma eficaz. Inspirado por essa capacidade de agendamento, o projeto busca trazer uma flexibilidade similar e controle para o mundo da automação residencial e comercial.
O Controle Automático de Relés foi projetado para oferecer uma solução simples e de fácil implementação, permitindo que os usuários programem eventos futuros, repitam ciclos de operação e controlem manualmente dispositivos elétricos por meio de uma interface web intuitiva. Com esse projeto, buscamos replicar a versatilidade dos sistemas de agendamento em computadores para um ambiente mais voltado ao uso cotidiano, como o controle de iluminação, sistemas de irrigação e outros equipamentos, ajudando a economizar energia e otimizar processos.
Software e Bibliotecas utilizadas
- IDE Arduino
- Bibliotecas necessárias: Arduino, WiFi, AsyncTCP, FS, SPIFFS, ESPAsyncWebServer, ArduinoJson, ESPmDNS, Ticker, vector, ctime.
Materiais Necessários
- 1 x Módulo WiFi ESP32 Bluetooth 30 pinos
- Placa de Expansão para ESP32 30 Pinos com Terminais de Alimentação
- Módulo Relé 2 Canais 5V com Optoacoplador
Funções Adicionais
- Inclusão de Alias no DNS da Rede Local (mDNS)
- Sincronização do Relógio interno com o Serviço NTP
- Atualização do Código via Interface Web (ElegantOTA)
- Modo de Configuração dos Parâmetros (WiFiManager)
- Generalização para mais ou menos Relés (MAX_RELES) com poucos ajustes no CALLBACK .
- Utilização de Ticker para evitar TIMER de hardware que são mais restritos em quantidade e podem ser utilizados por outras bibliotecas, gerando conflito.
Uso do WifiManager
A biblioteca WifiManager foi utilizada pela permitir a definição da rede Wifi a ser utilizada pelo próprio usuário evitando assim que o SSID/Senha fiquem internos no código implicando em recompilação do aplicativo toda vez que a rede fosse mudada ou a senha alterada. Além disso, o WifiManager permite que o usuário defina certos parâmetros da aplicação dando maior flexibilidade e liberdade.
Passo a passo de como utilizar:
- Na primeira execução do programa, o WifiManager não estará configurado e entrará no AP MODE, onde poderá ser visto na lista de AP’s da Rede WiFi (Figura 6 – ESP32 na Lista de AP’s da Rede). Opcionalmente, pressionando-se o botão BOOT do ESP32 no Modo Normal, o modo de configuração também será ativado.

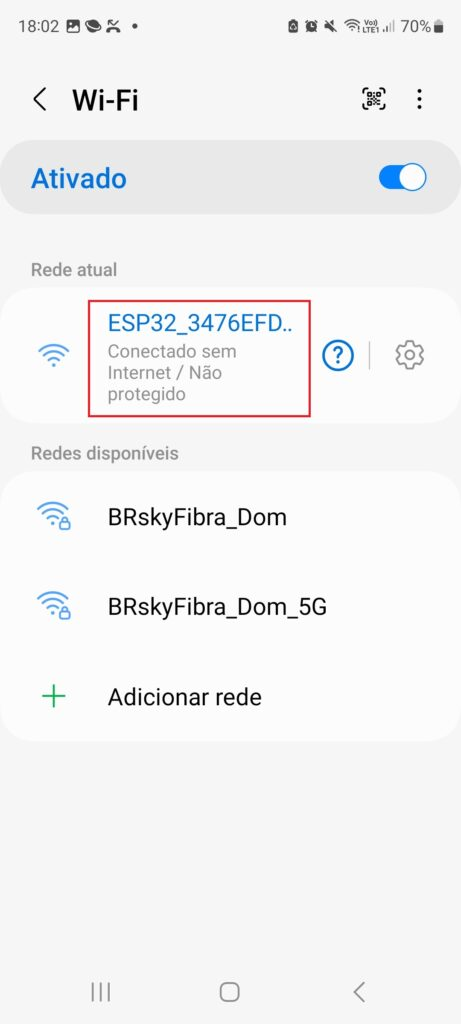

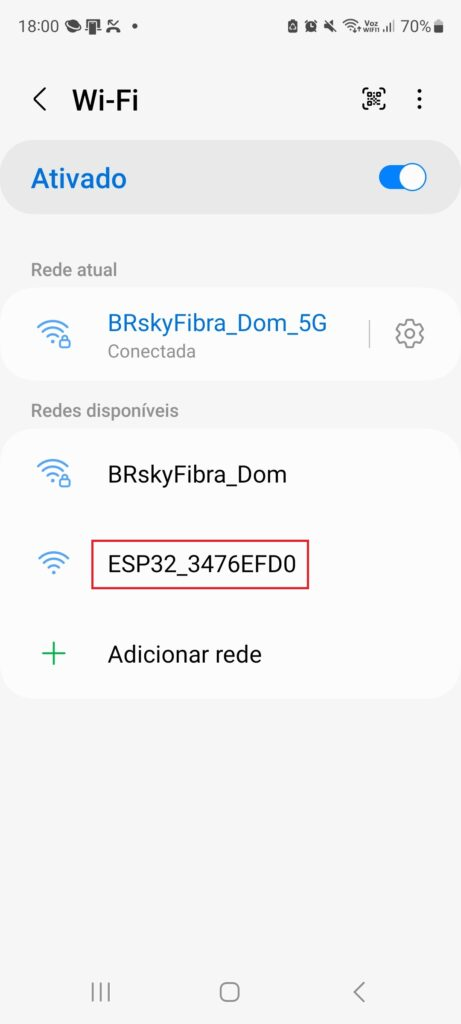

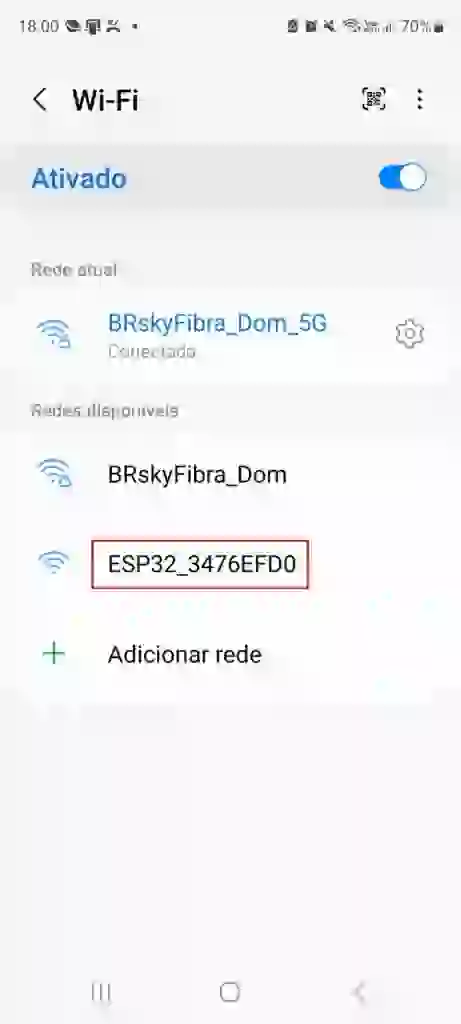

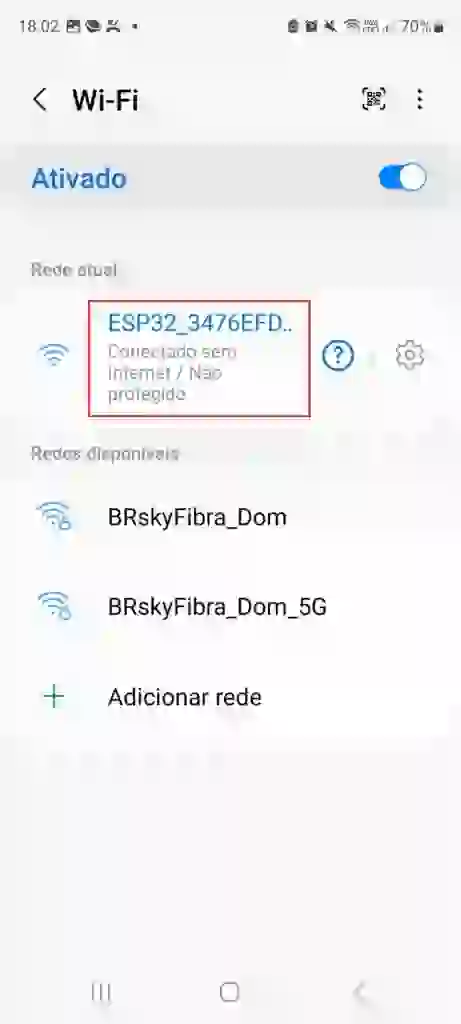

- Deve-se selecionar o ESP32_XXXX (onde XXXX é o serial do ESP32). Veja a Figura 7 – Conectado no ESP32 AP MODE.

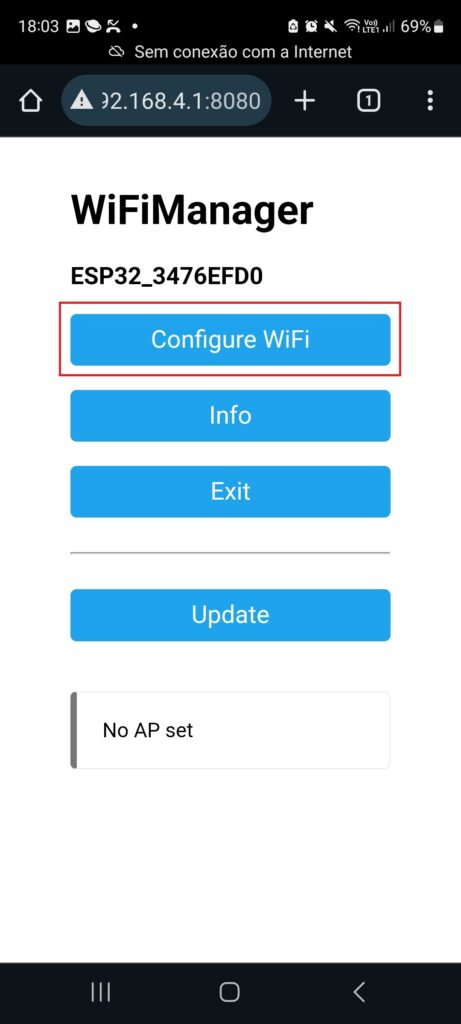

- Uma vez conectado no ESP32, deve-se acessar a URL http://192.168.4.1:8080 para a tela de entrada do WiFiManager (Figura 8 – Acessando http://192.168.4.1:8080).

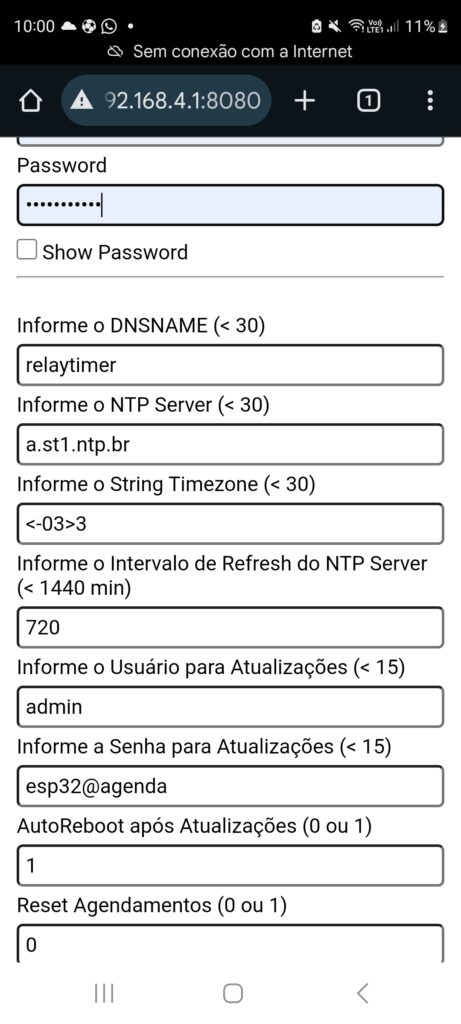

- Uma tela aparecerá com os parâmetros a serem definidos antes de pressionar SAVE. Quando os parâmetros estiverem todos definidos e conferidos (inclusive o SSID da Rede WiFi e a senha), deve-se pressionar o botão SAVE mas abaixo na tela. O WiFiManager salvará os parâmetros no SPIFFS e o ESP32 entrará com a aplicação ativa, conectado na Rede WiFi selecionada e poderá ser acessado via a URL http://relaytimer.local , supondo que o DNSNAME definido seja relaytimer.
Utilização da ElegantOTA
A biblioteca ElegantOTA foi utilizada para permitir a atualização do aplicativo pela interface Web sem a necessidade de levar o circuito do ESP32 até a estação de compilação. Isso permite, por exemplo, que o desenvolvedor libere uma nova versão em qualquer lugar do mundo e o próprio usuário instale a nova versão dando maior independência.
Objetivos Específicos
- Implementar um servidor http para responder na porta 80 através da conexão WiFi respondendo às seguintes requisições:
- / mostrar a painel principal para programação, controle manual e visualização dos estados dos Relés.
- /update para atualizar o firmware via OTA
- Atualizar o relógio interno do ESP32 sincronizado com o servidor NTP do Brasil.
- Inserir um nome DNS para a estação para evitar ter que descobrir o IP e a URL http://<dnsname>.local poderá ser usada para acessar a página principal.
- Usar o WiFi Manager para configurar as credenciais da Rede WiFi e parâmetros do programa.
- Varrer a lista de Agendamentos para programar os próximos eventos para os relés a cada 60 segundos.
Detalhes da Implementação

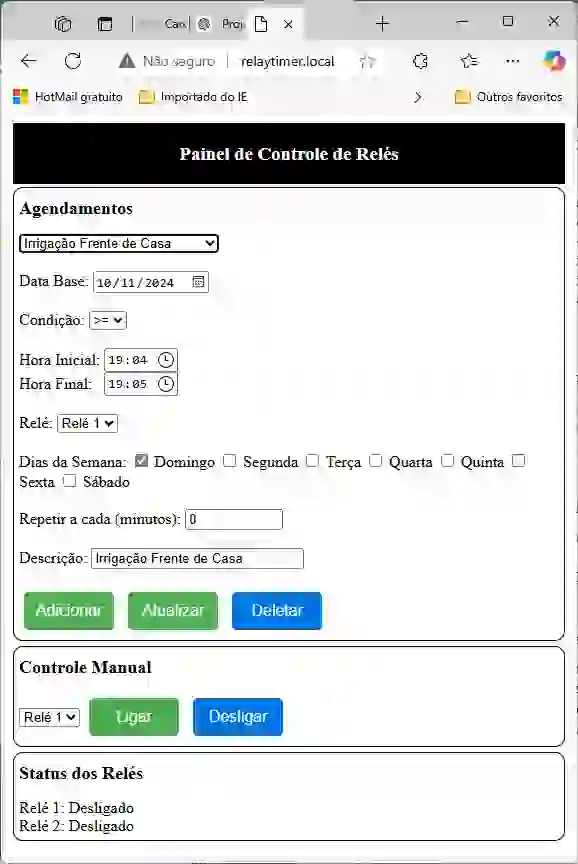

Na figura a seguir, apresentamos a interface HTML usada pelo programa. Existem três seções no HTML, a primeira para a manutenção no cadastro de agendamentos (inserir, atualizar e deletar), a segunda para o controle manual dos relés (ligar/desligar um determinado relé) e a terceira para visualização do status atual dos relés.
A programação de eventos parte da definição de uma Data Base e Operadores de comparação com a Data do Processamento na varredura da lista. Com isso, é possível definir eventos futuros usando as condições (=, > ou >=). As condições (> e >=) significariam fazer o agendamento a partir da Data Base em diante. O operador = significaria programar somente naquele dia. O operador != significaria fazer o agendamento em qualquer dia diferente da Data Base. Já os operadores (< e <=) serviram para definir agendamentos até a Data Base.
Uma vez satisfeitos os critérios de Data Base, Condição versus Data de Processamento, os outros demais critérios serão considerados: a Hora Inicial e Hora Final no formato hh:mm, qual relé deverá ser acionado pelo agendamento, quais dias da semana deverão ser considerados.
O fator de Repetição pode ser usado para forçar a repetição a cada intervalo de tempo em minutos. Por exemplo: se a Hora Inicial=07:00, a Hora Final=7:10 e Repetir a cada=60 minutos, os agendamentos serão: de 07:00 às 7:10, de 08:00 às 08:10, de 09:00 às 09:10 e assim sucessivamente até completar o dia. Desta forma, evita-se definir múltiplos eventos para cada faixa horária economizando espaço de armazenamento na memória, no FileSystem e o tempo de processamento numa lista muito extensa.
Uma descrição de até 50 caracteres deve ser definida para nomear o Agendamento, por exemplo: “Irrigação Fundo da Casa”, “Ligar Bomba da Piscina”, etc.
Importante: Um ponto de atenção com relação a agendamentos futuros é a marcação dos Dias da Semana. Se nenhum dia da semana estiver marcado o evento futuro não ocorrerá.
A estrutura de dados para representar cada registro de Agendamento é feita como a seguir:
//-----------------------------------------
// Estrutura para armazenar os agendamentos
//-----------------------------------------
struct Agendamento
{
String idEvento; // Identificação do Evento no cadastro
String horaInicial; // Hora de Início da Ativação
String horaFinal; // Hora final da Desativação
int repetirCadaMinutos; // Repetição do Evento ao longo do dia
String descricao; // Descrição do Evento
int releSelecionado; // Identificação do Rele para o Evento
std::vector<int> diaSemana; // Dias da Semanas para o Evento
String dataBase; // Data Base no Formato YYYY-MM-DD
String condicao; // Operador de comparação (ex.: "<", "<=", "=", "!=", ">", ">=")
};
A lista de agendamentos é armazenada em memória através de um <vector> como a seguir:
std::vector<Agendamento> dbAgenda; // Lista de Eventos na memória
No Filesystem, a lista é armazenada no FileSystem SPIFFS no formato JSON:
[
{
"idEvento": "1731275243090",
"horaInicial": "19:04",
"horaFinal": "19:05",
"repetirCadaMinutos": 0,
"descricao": "Irrigação Frente de Casa",
"releSelecionado": 0,
"dataBase": "2024-11-10",
"condicao": ">=",
"diaSemana": [
0
]
},
{
"idEvento": "1731276968247",
"horaInicial": "20:46",
"horaFinal": "20:47",
"repetirCadaMinutos": 0,
"descricao": "Irrigação Fundo da Casa",
"releSelecionado": 0,
"dataBase": "2024-11-10",
"condicao": ">=",
"diaSemana": [
0
]
}
]
A estrutura de dados para os Parâmetros utiliza o formato JSON e também é armazenado no SPIFFS como a seguir:
//--------------------------------------
// Define o JSON Default dos Parâmetros
//--------------------------------------
const char dbDefault[] PROGMEM = R"(
{
"DnsName": "relaytimer",
"NTPServer": "a.st1.ntp.br",
"Timezone": "<-03>3",
"intervaloNTP": "720",
"usuarioOTA": "admin",
"senhaOTA": "esp32@agenda",
"autorebootOTA": true,
"resetAgendamentos": false
})";

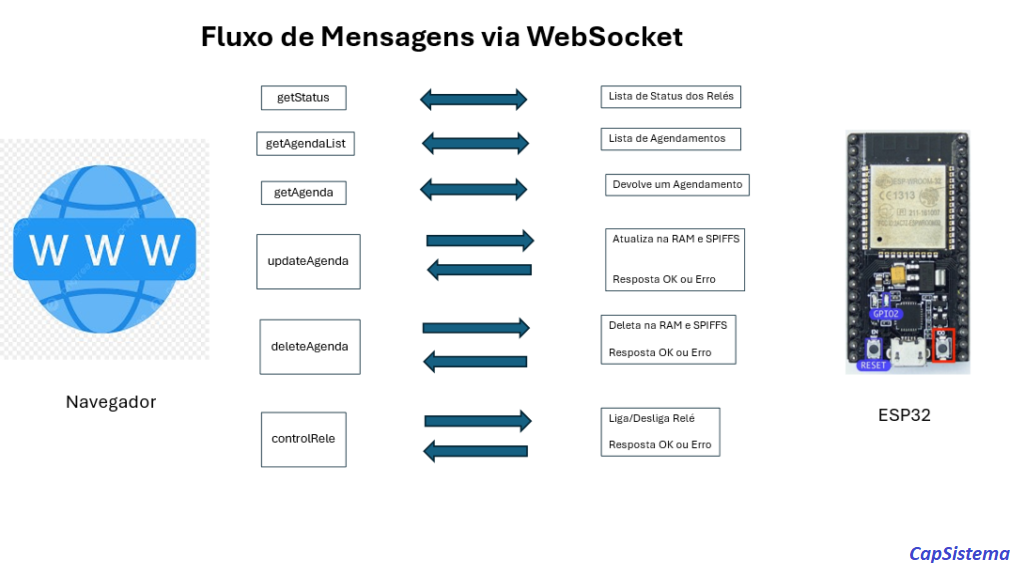

A comunicação entre o ESP32 e o Navegador (exceto o Internet Explorer) é feita através de WebSocket conforme o fluxo de troca de mensagens a seguir:
Aspectos de Hardware

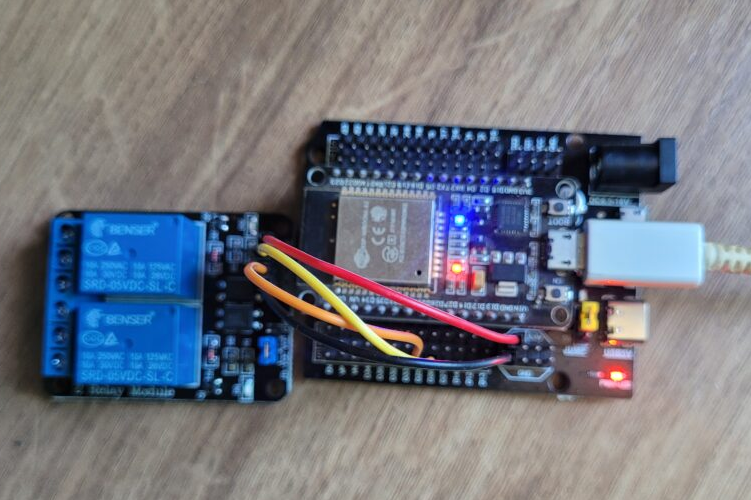

A figura a seguir nos mostra o circuito adotado no desenvolvimento do projeto. Como o foco não é em um produto, mas sim no aspecto de programação dos relés, o hardware é bem simples. Inclusive, não estamos acionando nenhuma carga através dos relés.
Optamos por usar uma placa de expansão para acomodar um ESP32 de 30 pinos pensando na preparação para fixação futura num CASE ao invés de usar a velha conhecida PROTOBOARD.
Utilizamos também um Relé de dois canais com optoacoplador pensando no isolamento da alimentação dos relés para ter maior proteção. Embora neste estudo de caso o JUMPER azul do Relé esteja na posição onde a alimentação do circuito do optoacoplador e dos relés está na mesma fonte, ou seja, não teremos o isolamento mencionado, mas estamos alimentando na porta de 5V da placa de expansão que não sobrecarrega o ESP32. O Relé poderia ser unitário ou 4 ou 8 ou mais canais já que a generalização do número de relés está implementada no código e documentada onde as alterações devem ser feitas.
Código Fonte
//-----------------------------------------------------------------------------------------
// Função : Este programa tem como objetivo implementar a programação de horários para
// acionamento e desligamento de relés, com suporte a operações manuais e
// automáticas através de uma interface HTML numa aplicação AsyncWebServer com
// para ESP32 com interação com o Navegador via WebSocket.
//
// Funções adicionais
//
// 1) Inclusão de Alias no DNS da Rede Local (mDNS)
// 2) Sincronização do Relógio interno com o Serviço NTP
// 3) Atualização do Código via Interface Web (ElegantOTA)
// 4) Modo de Configuração dos Parãmetros (WiFiManager)
// 5) Generalização para mais ou menos Relés (MAX_RELES) com poucos ajustes no CALLBACK
// Veja as instruções em alguns pontos do código
// 6) Utilização de Ticker para evitar TIMER de hardware que são mais restritos em quantidade
// e podem ser utilizados por outras bibliotecas, gerando conflito
//
// Atributos do Agendamento
//
// idEvento => Identificação do Evento no cadastro
// horaInicial => Hora de Início da Ativação (hh:mm)
// horaFinal => Hora final da Desativação (hh:mm)
// repetirCadaMinutos => Repetição do Evento ao longo do dia (min)
// descricao => Descrição do Evento (<50)
// releSelecionado => Identificação do Rele para o Evento
// diaSemana => Dias da Semanas para o Evento [0=Dom 1=Seg 2=Ter 3=Qua 4=Qui 5=Sex 6=Sab]
// dataBase => Data Base no Formato YYYY-MM-DD
// condicao => Operador de comparação (ex.: "<", "<=", "=", "!=", ">", ">=")
//
// Autor : Dailton Menezes
// Versão : 1.0 Nov/2024
//
// Atualização
// Autor : Carlos Aberto
// Versão : 1.1 Mai/2025
//-----------------------------------------------------------------------------------------
// Patch no src do ElegantOta
// 1) Vá para o diretório de bibliotecas do Arduino.
// 2) Abra a pasta ElegantOTA e depois abra a pasta src.
// 3) Abra o arquivo ElegantOTA.h. Pode abrir com o bloco de notas.
// 4) Com o arquivo aberto procure a linha: #define ELEGANTOTA_USE_ASYNC_WEBSERVER 0
// 5) Mude o valor no final da linha de 0 para 1
// 6) Salve e feche o arquivo e compile o programa novamente.
//-----------------------------------------------------------------------------------------
//--------------------------------------
// Definição das Bibliotecas utilizadas
//--------------------------------------
#include <WiFi.h> // Biblioteca para a rede wifi --> Usar esp32 versão 2.0.17 (As atuais da erro)
#include <AsyncTCP.h> // Biblioteca usada pelo Servidor Assíncrono
#include <ESP32Ping.h> // Biblioteca Ping
#include <FS.h> // Biblioteca para manipular arquivos no filesystem
#include <SPIFFS.h> // Biblioteca que implementa o filesystem
#include <WiFiManager.h> // Biblioteca WiFi Manager
#include <ESPAsyncWebServer.h> // Biblioteca para Servidor Web Assíncrono ---> Versão 3.6.0
#include <ESPmDNS.h> // Biblioteca para adionaar aliases no DNS da Rede Local
#include <ArduinoJson.h> // Biblioteca para manipulação de estrutiras JSON
#include <Ticker.h> // Biblioteca para programaçao de eventos
#include <vector> // Biblioteca para manipulação de vetores
#include <ctime> // Biblioteca para manipulação de tempo
#include <ElegantOTA.h> // Biblioteca para atualização via Web ---> Versão 3.1.1
//----------------------------
// Definições para o programa
//----------------------------
#define MAX_RELES 2 // Números de Relés
#define pinRELE1 25 // Porta para o Rele 1
#define pinRELE2 26 // Porta para o Rede 2
#define pinBoot 0 // Pino do botão para forçar a entrada no WifiManager
#define RELE_ON LOW // Estado para o Relé Ativo
#define RELE_OFF HIGH // Estado para Relé desativado
#define DEFAULT_DNS_NAME "relaytimer" // Nome para adicionar no mDNS
#define LED_BUILTIN 2 // Pino do Led BuiltIn interno para indicar Wifi ON/OFF
#define JSON_AGENDA_FILE "/agenda.json" // Arquivo JSON para os Agendamentos
#define JSON_CONFIG_FILE "/config.json" // Arquivo JSON de configuração
#define BAUDRATE 115200 // Baudrate para a Console
#define MAX_EDIT_LEN 30 // Tamanho máximo de campos de EDIT
#define MAX_NUM_LEN 4 // Tamanho máximo de campos NUMÉRICO
#define ESP_getChipId() ((uint32_t)ESP.getEfuseMac() // Simular ID da placa ESP
#define USER_UPDATE "admin" // Usuário para atualização via OTA
#define PASS_UPDATE "esp32@agenda" // Senha para atualização via OTA
#define DEFAULT_PASS_AP "12345678" // Senha default do modo AP WifiManager
#define DEFAULT_NTP_SERVER "a.st1.ntp.br" // Servidor NTP do Brasil
#define DEFAULT_TZ_INFO "<-03>3" // TimeZone do Brasil
#define DEFAULT_REFRESH_NTP 720 // Intervalo para Refresh do Horário NTP Server (min)
//-----------------------------------------
// Estrutura para armazenar os agendamentos
//-----------------------------------------
struct Agendamento
{
String idEvento; // Identificação do Evento no cadastro
String horaInicial; // Hora de Início da Ativação
String horaFinal; // Hora final da Desativação
int repetirCadaMinutos; // Repetição do Evento ao longo do dia
String descricao; // Descrição do Evento
int releSelecionado; // Identificação do Rele para o Evento
std::vector<int> diaSemana; // Dias da Semanas para o Evento
String dataBase; // Data Base no Formato YYYY-MM-DD
String condicao; // Operador de comparação (ex.: "<", "<=", "=", "!=", ">", ">=")
};
//------------------
// Variáveis globais
//------------------
AsyncWebServer server(80); // Servidor Web
AsyncWebSocket ws("/ws"); // Servidor Websocket
std::vector<Agendamento> dbAgenda; // Lista de Eventos na memória
int pinRele[MAX_RELES] = {pinRELE1, pinRELE2};// Vetor de Pinos dos Relés
bool statusRele[MAX_RELES] = {false}; // Vetor de Estado dos Relés
Ticker timerReles[MAX_RELES]; // Vetor de Timers dos Relés
Ticker verificaAgendamentosTimer; // Timer para varredura do agendamento
Ticker refreshNTPTimer; // Timer para resincronização do horário com o NTP Server
volatile bool buttonState = false; // Estado do botão Boot para Reconfiguração do WiFi
IPAddress ip (1, 1, 1, 1); // The remote ip to ping, DNS do Google
JsonDocument dbParm; // Base de dados de parâmetros
//---------------------------------------------
// Variáveis para controle do OTA
//---------------------------------------------
bool autoRebootOTA = true; // Se deve fazer autoreboot após a atualização OTA
char user_OTA[MAX_EDIT_LEN] = USER_UPDATE; // Usuário para atualização OTA
char pass_OTA[MAX_EDIT_LEN] = PASS_UPDATE; // Senha para atualização OTA
char val_autoreboot[2] = "1"; // AutoRebbot Default
//---------------------------------------------
// Variáveis para controle do WifiManger/OTA
//---------------------------------------------
WiFiManager wm; // Define o Objeto WiFiManager
bool shouldSaveConfig = false; // Flag se deve persistir os parãmetros
char NTP_SERVER[MAX_EDIT_LEN+1] = DEFAULT_NTP_SERVER; // Servidor NTP
char TZ_INFO[MAX_EDIT_LEN+1] = DEFAULT_TZ_INFO; // String do TimeZone
char DNS_NAME[MAX_EDIT_LEN+1] = DEFAULT_DNS_NAME; // Nome Default para o DNS
char ssid_config[MAX_EDIT_LEN+1]; // SSID para o modo AP de Configuração
char pass_config[] = DEFAULT_PASS_AP; // Senha para o modo AP de Configuração
char valIntervaloNTP[MAX_NUM_LEN+1]= "720"; // Intervalo NTP
int intervaloNTP = DEFAULT_REFRESH_NTP; // Para receber o Intervalo NTP (min)
char val_reset_agendamentos[2] = "0"; // Reset Agendamentos Char
bool reset_agendamentos = false; // Reset Agenda,entos Bool
WiFiManagerParameter custom_dnsname("DnsName", "Informe o DNSNAME (< 30)", DNS_NAME, MAX_EDIT_LEN); // Parâmetro NTP Server
WiFiManagerParameter custom_ntpserver("NTPServer", "Informe o NTP Server (< 30)", NTP_SERVER, MAX_EDIT_LEN); // Parâmetro NTP Server
WiFiManagerParameter custom_timezone("Timezone", "Informe o String Timezone (< 30)", TZ_INFO, MAX_EDIT_LEN); // Parâmetro Timezone
WiFiManagerParameter custom_intervalo_ntp("IntervaloNTP", "Informe o Intervalo de Refresh do NTP Server (< 1440 min)", valIntervaloNTP, MAX_NUM_LEN); // Parâmetro Intervalo Refresh NTP
WiFiManagerParameter custom_user_ota("Usuario", "Informe o Usuário para Atualizações (< 15)", user_OTA, MAX_EDIT_LEN); // Parâmetro Nome do Usuário OTA
WiFiManagerParameter custom_pass_ota("Senha", "Informe a Senha para Atualizações (< 15)", pass_OTA, MAX_EDIT_LEN); // Parâmetro Senha do Usuário OTA
WiFiManagerParameter custom_autoreboot_ota("AutoReboot", "AutoReboot após Atualizações (0 ou 1)", val_autoreboot, 1); // Parâmetro AutoRebbot
WiFiManagerParameter custom_reset_agendamentos("ResetAgendamentos", "Reset Agendamentos (0 ou 1)", val_reset_agendamentos, 1); // Parâmetro Reset Agendamentos
//--------------------------------------
// Define o JSON Default dos Parâmetros
//--------------------------------------
const char dbDefault[] PROGMEM = R"(
{
"DnsName": "relaytimer",
"NTPServer": "a.st1.ntp.br",
"Timezone": "<-03>3",
"intervaloNTP": "720",
"usuarioOTA": "admin",
"senhaOTA": "esp32@agenda",
"autorebootOTA": true,
"resetAgendamentos": false
})";
//------------------------------
// HTML para Agendamentos
//------------------------------
const char index_html[] PROGMEM = R"rawliteral(
<!DOCTYPE html>
<html lang="pt-br">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Controle de Relés</title>
<style>
.container {
border: 1px solid #000;
padding: 5px;
margin-bottom: 5px;
border-radius: 10px;
}
.container h2 {
font-size: 18px;
margin-top: 5px;
}
header {
width: 100%;
background-color: black;
color: white;
text-align: center;
padding: 1px 0;
margin-bottom: 3px;
}
button {
width: 90px;
margin: 5px;
padding: 10px;
font-size: 16px;
background-color: #4CAF50;
color: #fff;
border: none;
border-radius: 5px;
cursor: pointer;
}
.btn-outro {
width: 90px;
margin: 5px;
padding: 10px;
font-size: 16px;
background-color: #0074E4;
color: white;
border: none;
border-radius: 5px;
cursor: pointer;
}
#repetirCadaMinutos {
width: 90px;
}
#descricao {
width: 205px;
}
</style>
<script>
let socket;
window.onload = function() {
socket = new WebSocket('ws://' + window.location.hostname + '/ws');
socket.onopen = function() {
console.log("Conexão WebSocket aberta.");
fillSelect();
atualizarStatus();
};
socket.onmessage = function(event) {
tratarMensagem(event);
};
socket.onclose = function() {
console.log("Conexão WebSocket fechada.");
};
};
function enviarMensagem(data) {
if (socket.readyState === WebSocket.OPEN) {
socket.send(JSON.stringify(data));
} else {
console.error("WebSocket não está aberto.");
}
}
function tratarMensagem(event) {
const response = JSON.parse(event.data);
if (response.event === 'getAgendaList') {
const select = document.getElementById('listboxAgendamentos');
select.innerHTML = '<option value="">Selecione um agendamento...</option>';
if (Array.isArray(response.agendaList)) {
response.agendaList.forEach(item => {
const option = document.createElement('option');
option.value = item.idEvento;
option.textContent = item.descricao;
select.appendChild(option);
// Seleciona o `idEvento` após atualização
if (item.idEvento === document.getElementById('idEvento').value) {
select.value = item.idEvento;
}
});
} else {
console.error("A resposta não contém um array de agendamentos válido.");
}
} %getstatus%
} else if (response.event === 'getAgenda') {
document.getElementById('idEvento').value = response.idEvento; // Atualiza idEvento com o valor do agendamento existente
// Atualizar campos do formulário
document.getElementById('horaInicial').value = response.horaInicial;
document.getElementById('horaFinal').value = response.horaFinal;
document.getElementById('repetirCadaMinutos').value = response.repetirCadaMinutos;
document.getElementById('descricao').value = response.descricao;
document.getElementById('releSelecionado').value = response.releSelecionado; // Ajuste para o campo do relé
document.getElementById('dataBase').value = response.dataBase; // Atualiza o campo dataBase
document.getElementById('condicao').value = response.condicao; // Atualiza o campo condicao
['domingo', 'segunda', 'terca', 'quarta', 'quinta', 'sexta', 'sabado'].forEach((dia, index) => {
document.getElementById(dia).checked = response.diaSemana.includes(index);
});
} else if (response.event === 'updateAgenda' && response.status === 'ok') {
fillSelect(response.idEvento); // Atualiza o `select` e sincroniza `idEvento`
} else if (response.event === 'deleteAgenda' && response.status === 'ok') {
fillSelect(); // Atualiza a lista após uma exclusão
limparFormulario(); // limpa o formulário após exclusão
} else if (response.event === 'controlRele' && response.status === 'ok') {
atualizarStatus(); // Atualiza a lista após uma exclusão
}
}
function fillSelect(selectedId = null) {
enviarMensagem({ event: 'getAgendaList' });
const idEventoField = document.getElementById('idEvento');
// Sincronizar `idEvento` e limpar após exclusão
if (selectedId) {
idEventoField.value = selectedId;
} else {
idEventoField.value = ""; // Limpar `idEvento` após exclusão
}
}
// Função para limpar o formulário
function limparFormulario() {
document.getElementById('idEvento').value = "";
document.getElementById('horaInicial').value = "";
document.getElementById('horaFinal').value = "";
document.getElementById('repetirCadaMinutos').value = "";
document.getElementById('descricao').value = "";
document.getElementById('releSelecionado').value = "";
document.getElementById('dataBase').value = "";
document.getElementById('condicao').value = "";
['domingo', 'segunda', 'terca', 'quarta', 'quinta', 'sexta', 'sabado'].forEach(dia => {
document.getElementById(dia).checked = false;
});
}
function recuperarAgendamento() {
const idEvento = document.getElementById('listboxAgendamentos').value;
if (idEvento) {
enviarMensagem({ event: 'getAgenda', idEvento: idEvento });
}
}
function enviarAgendamento() {
const idEventoField = document.getElementById('idEvento');
const idEvento = idEventoField.value; // Agora usamos apenas o valor atual
const horaInicial = document.getElementById('horaInicial').value;
const horaFinal = document.getElementById('horaFinal').value;
const repetirCadaMinutos = parseInt(document.getElementById('repetirCadaMinutos').value, 10);
const descricao = document.getElementById('descricao').value.trim();
const releSelecionado = parseInt(document.getElementById('releSelecionado').value, 10);
const dataBase = document.getElementById('dataBase').value;
const condicao = document.getElementById('condicao').value;
console.log("enviarAgendamento idEvento:", idEventoField.value);
// Valida a DataBase
if (!dataBase) {
alert('Por favor, selecione uma data válida para a Data Base.');
return;
}
if (!condicao) {
alert('Por favor, selecione uma condição de comparação válida.');
return;
}
if (!horaInicial || !horaFinal || horaInicial >= horaFinal) {
alert('Hora Inicial deve ser menor que Hora Final.');
return;
}
if (isNaN(repetirCadaMinutos) || repetirCadaMinutos < 0) {
alert('Repetir a cada minutos deve ser um valor numérico maior ou igual a zero.');
return;
}
if (!descricao || descricao.length > 50) {
alert('Descrição não pode ser nula e deve ter no máximo 50 caracteres.');
return;
}
const diasSemana = [];
['domingo', 'segunda', 'terca', 'quarta', 'quinta', 'sexta', 'sabado'].forEach((dia, index) => {
if (document.getElementById(dia).checked) diasSemana.push(index);
});
const agendamento = {
idEvento: idEventoField.value,
horaInicial: horaInicial,
horaFinal: horaFinal,
repetirCadaMinutos: repetirCadaMinutos,
descricao: descricao,
rele: releSelecionado,
dataBase: dataBase,
condicao: condicao,
diaSemana: diasSemana
};
//console.log("JSON Enviado:", JSON.stringify(agendamento));
enviarMensagem({ event: 'updateAgenda', data: agendamento });
}
function deletarAgendamento() {
const userConfirmed = confirm("Tem certeza que deseja deletar o Agendamento selecionado?");
if (!userConfirmed) {
return; // Sai se o usuário cancelar
}
const idEvento = document.getElementById('listboxAgendamentos').value;
console.log("deletarAgendamento idEvento:", idEvento);
if (idEvento) {
enviarMensagem({ event: 'deleteAgenda', idEvento: idEvento });
} else {
alert('Selecione um agendamento para deletar.');
}
}
function adicionarAgendamento() {
// Limpa o campo `idEvento` para garantir que um novo registro seja criado
document.getElementById('idEvento').value = Date.now().toString(); // Gera um novo `idEvento` único
console.log("adicionarAgendamento idEvento:", document.getElementById('idEvento').value);
enviarAgendamento();
}
function atualizarAgendamento() {
enviarAgendamento();
}
function ligarRele() {
const rele = document.getElementById('selecionarRele').value;
enviarMensagem({ event: 'controlRele', rele: parseInt(rele, 10), comando: 'ligar' });
}
function desligarRele() {
const rele = document.getElementById('selecionarRele').value;
enviarMensagem({ event: 'controlRele', rele: parseInt(rele, 10), comando: 'desligar' });
}
function atualizarStatus() {
enviarMensagem({ event: 'getStatus' });
}
// Evento para fechar o WebSocket ao descarregar a página
window.onbeforeunload = function() {
if (socket) {
socket.close();
}
};
//setInterval(atualizarStatus, 5000);
</script>
</head>
<body>
<header>
<h3>Painel de Controle de Relés</h3>
</header>
<div class="container">
<h2>Agendamentos</h2>
<select id="listboxAgendamentos" onchange="recuperarAgendamento()">
<option value="">Selecione um agendamento...</option>
</select>
<br><br>
<form id="formAgendamento">
<input type="hidden" id="idEvento" name="idEvento">
<label for="dataBase">Data Base:</label>
<input type="date" id="dataBase" name="dataBase" required title="Data Atual ou Futura"><br><br>
<label for="condicao">Condição:</label>
<select id="condicao" name="condicao" required title="Critério de comparação entre Data Processamento com DataBase">
<option value="<"><</option>
<option value="<="><=</option>
<option value="=">=</option>
<option value="!=">!=</option>
<option value=">">></option>
<option value=">=">>=</option>
</select><br><br>
<label for="horaInicial">Hora Inicial:</label>
<input type="time" id="horaInicial" name="horaInicial" required title="Ex: 08:00"><br>
<label for="horaFinal">Hora Final: </label>
<input type="time" id="horaFinal" name="horaFinal" required title="Ex: 18:00"><br><br>
<label for="releSelecionado">Relé:</label>
<select id="releSelecionado" name="releSelecionado" title="Selecione o Relé a ser considerado no agendamento">
%relelist1%
</select><br><br>
<label>Dias da Semana:</label>
<input type="checkbox" id="domingo" name="diaSemana" value="0"> Domingo
<input type="checkbox" id="segunda" name="diaSemana" value="1"> Segunda
<input type="checkbox" id="terca" name="diaSemana" value="2"> Terça
<input type="checkbox" id="quarta" name="diaSemana" value="3"> Quarta
<input type="checkbox" id="quinta" name="diaSemana" value="4"> Quinta
<input type="checkbox" id="sexta" name="diaSemana" value="5"> Sexta
<input type="checkbox" id="sabado" name="diaSemana" value="6"> Sábado<br><br>
<label for="repetirCadaMinutos">Repetir a cada (minutos):</label>
<input type="number" id="repetirCadaMinutos" name="repetirCadaMinutos" required placeholder="Ex: 60"><br><br>
<label for="descricao">Descrição:</label>
<input type="text" id="descricao" name="descricao" required placeholder="Ex: Ligar bomba d'água"><br><br>
<button type="button" onclick="adicionarAgendamento()">Adicionar</button>
<button type="button" onclick="atualizarAgendamento()">Atualizar</button>
<button type="button" onclick="deletarAgendamento()" class="btn-outro">Deletar</button>
</form>
</div>
<div class="container">
<h2>Controle Manual</h2>
<select id="selecionarRele" title="Selecione o Relé a ser considerado manualmente">
%relelist2%
</select>
<button type="button" onclick="ligarRele()">Ligar</button>
<button type="button" onclick="desligarRele()" class="btn-outro">Desligar</button>
</div>
<div class="container">
<h2>Status dos Relés</h2>
%statuslist%
</div>
</body>
</html>
)rawliteral";
//--------------------------------
// Prototipação das funções usadas
//--------------------------------
// Wifi
void WiFiEvent(WiFiEvent_t event); // Trata os eventos de Wifi
// WebSocket
void onWsEvent(AsyncWebSocket* server, AsyncWebSocketClient* client, AwsEventType type, void* arg, uint8_t* data, size_t len); // Trata eventos WebSocket
// WifiManager
void Check_WiFiManager(bool forceConfig); // Inicialização/Configuração WiFi Manager no ESP32
void saveConfigFile(); // Persiste CPUID e Intervalo no SPIFFS do ESP32
bool loadConfigFile(); // Recupera CPUID e Intervalo do SPIFFS do ESP32
void saveConfigCallback(); // Callback para informação do processo de configuração WiFi
void configModeCallback(WiFiManager *myWiFiManager); // Callback para WifiManager
void buttonISR(); // Rotina de Tratamento da Interrupção do Botão Boot
// Auxiliares
bool getNTPtime(int sec); // Faz o sincronismo do relógio com Servidor NTP
String getTimeStamp(); // Retorna o TimeStamp (Data/Hora)
String expandeHtml(String html); // Expande o HTML para o Navegador
String repeatChar(char c, int num); // Devolve um string com a repetição de um determinado carater
void deleteFile(const char* path); // Apaga o arquivo de Agendamentos no SPIFFS (uso esporádico)
int horaParaMinutos(String hora); // Converte hh:mm para total em minutos
bool setDNSNAME(String nome); // Define o DNSNAME e HOSTNAME da Rede
void refreshNTPServer(); // Faz o sincronismo com Servidro NTP
// Da Aplicação
void loadAgenda(); // Carrega os Agendamentos do SPIFFS para a RAM
void saveAgenda(); // Salva a lista de agendamentos para o SPIFFS
String getStatusJSON(); // Devolve o status dos relés em JSON
void enviarStatusParaTodosClientes(); // Envia o status dos Relés para os clientes
void alterarEstadoRele(int releIndex, bool estado); // Altera o status de um determinado relé e avisa interface
String getReleList(int numEspacos); // Devolve a lista de Relés para substituição no HTML (<select>)
String getStatusList(int numEspacos); // Devolve a lista de campos de status para substituição no HTML (<div>)
String getStatusUpdateScript(int numEspacos); // Devolve o código para o HTML para substituição no Evento getStatus
void desligarRele(int releIndex); // Desliga um relé dado o seu índice
void verificarAgendamentos(); // Faz a varredura no cadastro de agendamento para a programação
bool verificarCondicaoData(const String& condicao, const String& dataAtualStr, const String& dataBaseStr); // Faz a comparaação entre datas
//-------------------------------------------
// Prototipação das rotinas de CALLBACK
// Ajuste caso MAX_RELES seja diferente de 2
//-------------------------------------------
void desligarRele0(); // Callback de desligamento para o relé 1
void desligarRele1(); // Callback de desligamento para o Relé 2
//------------------------
// Configurações iniciais
//------------------------
void setup()
{
// Inicializa a Serial
Serial.begin(BAUDRATE);
while (!Serial);
// Define o CALLBACK do modo CONFIG com alteração
wm.setSaveConfigCallback(saveConfigCallback);
// Define o CALLBACK do modo CONFIG
wm.setAPCallback(configModeCallback);
// Adiciona os campos de parâmetros no MENU do WifiManager
wm.addParameter(&custom_dnsname);
wm.addParameter(&custom_ntpserver);
wm.addParameter(&custom_timezone);
wm.addParameter(&custom_intervalo_ntp);
wm.addParameter(&custom_user_ota);
wm.addParameter(&custom_pass_ota);
wm.addParameter(&custom_autoreboot_ota);
wm.addParameter(&custom_reset_agendamentos);
// Define o handle para tratar os eventos do Wifi
WiFi.onEvent(WiFiEvent);
// Define o Led conectado no WiFi ou desligado quando fora
pinMode(LED_BUILTIN,OUTPUT);
// Define os Relés e inicializa
for (int ind=0; ind < MAX_RELES; ind++)
{
pinMode(pinRele[ind], OUTPUT);
digitalWrite(pinRele[ind], RELE_OFF);
statusRele[ind] = false;
}
// Inicializa o Botão interno do ESP32
pinMode(pinBoot, INPUT_PULLUP);
// Configura a interrupção para detectar a borda de descida do botão Boot
attachInterrupt(digitalPinToInterrupt(pinBoot), buttonISR, FALLING);
// Defina a porta do WiFiManager para 8080 no modo AP para não conflitar com a
// porta 80 que vamos utilizar para responder as requisições
wm.setHttpPort(8080);
// Chama Wifi_Manager para conectar no Wifi ou entrar em modo de configuração
// caso os parãmetros SSID, Senha, CPIID e Intervalo do TIMER não estejam persistidos
Check_WiFiManager(!wm.getWiFiIsSaved());
// Verifica se teve está conectado na Internet
if (WiFi.status() == WL_CONNECTED)
{
// Se chegamos até aqui é porque estamos conectados
Serial.println("WiFi conectado...");
Serial.print("IP address: ");
Serial.println(WiFi.localIP());
// Imprime o MAC
Serial.print("MAC: ");
Serial.println(WiFi.macAddress());
// Imprime o Sinal Wifi
Serial.print("Sinal: ");
Serial.print(WiFi.RSSI());
Serial.println(" db");
// Tenta sincronizar o relógio interno com o servidor NPT definido no WifiManager
refreshNTPServer();
// Define o HostName para o servidor web para facilitar o acesso na rede local
// sem conhecer o IP previamente
Serial.print("Adicionando " + String(DNS_NAME) + " no MDNS... ");
if (setDNSNAME(DNS_NAME))
{
Serial.println("adicionado corretamente no MDNS!");
}
else
{
Serial.println("Erro ao adicionar no MDNS!");
}
}
// Inicializa o FileSystem
SPIFFS.begin();
// Verifica se o usuário definou o parâmetro de reset dos agendamentos
if (reset_agendamentos)
{
Serial.println("Resetando o arquivo de Agendamentos...");
deleteFile(JSON_AGENDA_FILE);
}
// Carrega a agenda
loadAgenda();
// Inicializa os Eventos para Wifi e WebSocket
ws.onEvent(onWsEvent);
server.addHandler(&ws);
// Credenciais para atualizações via OTA
ElegantOTA.setAuth(user_OTA,pass_OTA);
// Habilita/Desabilita AutoRebbot após a atualização
ElegantOTA.setAutoReboot(autoRebootOTA);
// Inicia o OTA para atualização via Web
ElegantOTA.begin(&server);
// Inicializa a rota para o HTML
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request) {
request->send(200, "text/html", expandeHtml(index_html));
});
// Inicializa o Servidor Web
server.begin();
// Monta o SSID do modo AP para permitir a configuração
sprintf(ssid_config, "ESP32_%X",(uint32_t)ESP.getEfuseMac());
// Mostra Informações do Startup na Console
Serial.printf("Horário Local do Startup: %s\n",getTimeStamp().c_str());
Serial.printf("Servidor iniciado no IP %s\n",WiFi.localIP().toString());
// Agendamento periódico para verificar agendamentos a cada minuto
// Calcula o tempo até o próximo minuto com segundos zerados
time_t now = time(nullptr);
struct tm* currentTime = localtime(&now);
int segundosRestantes = 60 - currentTime->tm_sec;
// Programa a primeira execução de verificarAgendamentos()
verificaAgendamentosTimer.once(segundosRestantes, []() {
verificarAgendamentos();
// Programa a execução periódica a cada 60 segundos após a primeira execução
verificaAgendamentosTimer.attach(60, verificarAgendamentos);
});
// Programa a resincronização com o NTP Server de acordo com o intervalo definido no WifiManager
refreshNTPTimer.attach(intervaloNTP*60, refreshNTPServer);
// Avisa sobre a primeira varredura dos Agendamentos
Serial.printf("Primeira verificação programada para %d segundos.\n", segundosRestantes);
}
//----------------------------
// Loop principal do Programa
//----------------------------
void loop()
{
//----------------------------------------------------------
// Função 1 : Limpa as conexões websocket perdidas por algum
// motivo (ex: Navegador fechado)
//-----------------------------------------------------------
ws.cleanupClients();
//--------------------------------------------------------------------------------------------------
// Bloco 2 : Verifica se o botão de BOOT foi apertado para forçar a entrada no modo de configuração.
// É útil quando a senha do wifi mudou ou está se conectando em outra rede wifi. Isso
// evita ter o SSID/senha no código, a recompilação e upload do código no ESP32.
//--------------------------------------------------------------------------------------------------
if (buttonState)
{
// Reseta o estado do botão
buttonState = false;
// Força a entrada em modo de configuração
wm.resetSettings();
ESP.restart();
}
//--------------------------------------------------------------
// Função 3 : checa o OTA para saber se há atualização
//--------------------------------------------------------------
ElegantOTA.loop();
}
//-----------------------------------
// Carrega os agendamentos do SPIFFS
//-----------------------------------
void loadAgenda()
{
if (SPIFFS.begin())
{
if (SPIFFS.exists(JSON_AGENDA_FILE))
{
File file = SPIFFS.open(JSON_AGENDA_FILE, "r");
if (file)
{
JsonDocument doc;
DeserializationError error = deserializeJson(doc, file);
if (!error)
{
Serial.println("Agendamentos recuperados do SPIFFS...");
serializeJsonPretty(doc, Serial);
Serial.println();
for (JsonObject obj : doc.as<JsonArray>())
{
Agendamento ag;
ag.idEvento = obj["idEvento"].as<String>();
ag.horaInicial = obj["horaInicial"].as<String>();
ag.horaFinal = obj["horaFinal"].as<String>();
ag.repetirCadaMinutos = obj["repetirCadaMinutos"].as<int>();
ag.descricao = obj["descricao"].as<String>();
ag.releSelecionado = obj["releSelecionado"].as<int>();
ag.dataBase = obj["dataBase"].as<String>();
ag.condicao = obj["condicao"].as<String>();
for (int dia : obj["diaSemana"].as<JsonArray>())
{
ag.diaSemana.push_back(dia);
}
dbAgenda.push_back(ag);
}
}
file.close();
}
}
}
}
//---------------------------------
// Salva os agendamentos no SPIFFS
//---------------------------------
void saveAgenda()
{
JsonDocument doc;
for (const auto& ag : dbAgenda)
{
JsonObject obj = doc.createNestedObject();
obj["idEvento"] = ag.idEvento;
obj["horaInicial"] = ag.horaInicial;
obj["horaFinal"] = ag.horaFinal;
obj["repetirCadaMinutos"] = ag.repetirCadaMinutos;
obj["descricao"] = ag.descricao;
obj["releSelecionado"] = ag.releSelecionado;
obj["dataBase"] = ag.dataBase;
obj["condicao"] = ag.condicao;
JsonArray dias = obj.createNestedArray("diaSemana");
for (int dia : ag.diaSemana)
{
dias.add(dia);
}
}
File file = SPIFFS.open(JSON_AGENDA_FILE, "w");
if (file)
{
Serial.println("Persistindo os Agendamentos no SPIFFS...");
serializeJson(doc, file);
serializeJsonPretty(doc, Serial);
Serial.println();
file.close();
}
}
//------------------------------------------------
// Evento chamado no processo de conexão do Wifi
//------------------------------------------------
void WiFiEvent(WiFiEvent_t event)
{
Serial.printf("[Evento Wi-Fi] evento: %d\n", event);
switch (event)
{
case SYSTEM_EVENT_WIFI_READY:
Serial.println("interface WiFi pronta");
break;
case SYSTEM_EVENT_SCAN_DONE:
Serial.println("Pesquisa por AP completada");
break;
case SYSTEM_EVENT_STA_START:
Serial.println("Cliente WiFi iniciado");
break;
case SYSTEM_EVENT_STA_STOP:
Serial.println("Clientes WiFi cancelados");
break;
case SYSTEM_EVENT_STA_CONNECTED:
Serial.println("Conectado ao AP");
digitalWrite(LED_BUILTIN,HIGH); // Liga o LED
break;
case SYSTEM_EVENT_STA_DISCONNECTED:
Serial.println("Desconectado do AP WiFi");
digitalWrite(LED_BUILTIN,LOW); // Desliga o LED
//Check_WiFiManager(false);
break;
case SYSTEM_EVENT_STA_AUTHMODE_CHANGE:
Serial.println("Modo de Autenticação do AP mudou");
break;
case SYSTEM_EVENT_STA_GOT_IP:
Serial.print("Endereço IP obtido: ");
Serial.println(WiFi.localIP());
break;
case SYSTEM_EVENT_STA_LOST_IP:
Serial.println("Endereço IP perdido e foi resetado para 0");
break;
case SYSTEM_EVENT_STA_WPS_ER_SUCCESS:
Serial.println("WPS: modo enrollee bem sucedido");
break;
case SYSTEM_EVENT_STA_WPS_ER_FAILED:
Serial.println("WPS: modo enrollee falhou");
break;
case SYSTEM_EVENT_STA_WPS_ER_TIMEOUT:
Serial.println("WPS: timeout no modo enrollee");
break;
case SYSTEM_EVENT_STA_WPS_ER_PIN:
Serial.println("WPS: pin code no modo enrollee");
break;
case SYSTEM_EVENT_AP_START:
Serial.println("AP Wifi Iniciado");
break;
case SYSTEM_EVENT_AP_STOP:
Serial.println("AP Wifi parado");
break;
case SYSTEM_EVENT_AP_STACONNECTED:
Serial.println("Cliente conectado");
break;
case SYSTEM_EVENT_AP_STADISCONNECTED:
Serial.println("Cliente desconectado");
break;
case SYSTEM_EVENT_AP_STAIPASSIGNED:
Serial.println("IP associado ao Cliente");
break;
case SYSTEM_EVENT_AP_PROBEREQRECVED:
Serial.println("Requisição de probe recebida");
break;
case SYSTEM_EVENT_GOT_IP6:
Serial.println("IPv6 é preferencial");
break;
case SYSTEM_EVENT_ETH_START:
Serial.println("Interface Ethernet iniciada");
break;
case SYSTEM_EVENT_ETH_STOP:
Serial.println("Interface Ethernet parada");
break;
case SYSTEM_EVENT_ETH_CONNECTED:
Serial.println("Interface Ethernet conectada");
break;
case SYSTEM_EVENT_ETH_DISCONNECTED:
Serial.println("Interface Ethernet desconectada");
break;
case SYSTEM_EVENT_ETH_GOT_IP:
Serial.println("Endereço IP obtido");
break;
default: break;
}
}
//----------------------------------------------
// Função para tratar as mensagens do WebSocket
//----------------------------------------------
void onWsEvent(AsyncWebSocket* server, AsyncWebSocketClient* client, AwsEventType type, void* arg, uint8_t* data, size_t len) {
if (type == WS_EVT_DATA) {
AwsFrameInfo *info = (AwsFrameInfo *)arg;
if (info->final && info->index == 0 && info->len == len) {
data[len] = 0;
StaticJsonDocument<1024> doc; // Aumentado para 1024 bytes para maior capacidade
DeserializationError error = deserializeJson(doc, data);
if (!error) {
String event = doc["event"].as<String>();
Serial.printf("Evento %s recebido...\n", event.c_str());
if (event == "getStatus") {
String statusJSON = getStatusJSON();
client->text(statusJSON);
}
else if (event == "getAgendaList") {
StaticJsonDocument<1024> response;
response["event"] = "getAgendaList";
JsonArray array = response.createNestedArray("agendaList");
for (const auto& ag : dbAgenda) {
JsonObject obj = array.createNestedObject();
obj["idEvento"] = ag.idEvento;
obj["descricao"] = ag.descricao;
}
String output;
serializeJson(response, output);
client->text(output);
}
else if (event == "getAgenda") {
String idEvento = doc["idEvento"].as<String>();
for (const auto& ag : dbAgenda) {
if (ag.idEvento == idEvento) {
StaticJsonDocument<512> response;
response["event"] = "getAgenda";
response["idEvento"] = ag.idEvento;
response["horaInicial"] = ag.horaInicial;
response["horaFinal"] = ag.horaFinal;
response["repetirCadaMinutos"] = ag.repetirCadaMinutos;
response["descricao"] = ag.descricao;
response["dataBase"] = ag.dataBase;
response["condicao"] = ag.condicao;
response["releSelecionado"] = ag.releSelecionado; // Incluído para enviar o relé selecionado
JsonArray dias = response.createNestedArray("diaSemana");
for (int dia : ag.diaSemana) {
dias.add(dia);
}
String output;
serializeJson(response, output);
client->text(output);
break;
}
}
}
else if (event == "updateAgenda") {
Agendamento ag;
ag.idEvento = doc["data"]["idEvento"].as<String>();
ag.horaInicial = doc["data"]["horaInicial"].as<String>();
ag.horaFinal = doc["data"]["horaFinal"].as<String>();
ag.repetirCadaMinutos = doc["data"]["repetirCadaMinutos"].as<int>();
ag.descricao = doc["data"]["descricao"].as<String>();
ag.releSelecionado = doc["data"]["rele"].as<int>(); // Adicionado para receber o relé selecionado
ag.dataBase = doc["data"]["dataBase"].as<String>();
ag.condicao = doc["data"]["condicao"].as<String>();
ag.diaSemana.clear();
for (int dia : doc["data"]["diaSemana"].as<JsonArray>()) {
ag.diaSemana.push_back(dia);
}
bool updated = false;
for (auto& existingAg : dbAgenda) {
if (existingAg.idEvento == ag.idEvento) {
existingAg = ag;
updated = true;
break;
}
}
Serial.printf("Evento: updateAgenda idEvento: %s updated: %d\n",ag.idEvento.c_str(),updated);
if (!updated) {
dbAgenda.push_back(ag);
}
// Persiste a Agenda
saveAgenda();
// Inclui `idEvento` na resposta JSON para manter a sincronização
String response;
StaticJsonDocument<128> doc;
doc["event"] = "updateAgenda";
doc["status"] = "ok";
doc["idEvento"] = ag.idEvento;
serializeJson(doc, response);
client->text(response);
}
else if (event == "deleteAgenda") {
String idEvento = doc["idEvento"].as<String>();
Serial.printf("Evento: deleteAgenda idEvento: %s \n",idEvento.c_str());
dbAgenda.erase(
std::remove_if(dbAgenda.begin(), dbAgenda.end(), [&](Agendamento& ag) {
return ag.idEvento == idEvento;
}),
dbAgenda.end()
);
saveAgenda();
client->text("{\"event\":\"deleteAgenda\",\"status\":\"ok\"}");
}
else if (event == "controlRele") {
int rele = doc["rele"].as<int>();
String comando = doc["comando"].as<String>();
if (rele >= 0 && rele < sizeof(pinRele) / sizeof(pinRele[0])) {
// Verifica se o índice está dentro dos limites
statusRele[rele] = comando == "ligar" ? true : false;
digitalWrite(pinRele[rele], comando == "ligar" ? RELE_ON : RELE_OFF);
client->text("{\"event\":\"controlRele\",\"status\":\"ok\"}");
} else {
client->text("{\"event\":\"controlRele\",\"status\":\"error\",\"message\":\"Índice de relé inválido\"}");
}
}
}
}
}
}
//----------------------------------------------------
// Função para expandir o HTML à minha maneira pois o
// pré-processador do C++ usa % como delimitor e no
// HTML há outras ocorrências de % que gerariam erro
//----------------------------------------------------
String expandeHtml(String html)
{
html.replace("%iplocal%",WiFi.localIP().toString());
html.replace("%relelist1%",getReleList(16).c_str());
html.replace("%relelist2%",getReleList(12).c_str());
html.replace("%statuslist%",getStatusList(8).c_str());
html.replace("%getstatus%",getStatusUpdateScript(14).c_str());
return html;
}
//--------------------------------------
// Função para obter o status dos relés
//--------------------------------------
String getStatusJSON()
{
StaticJsonDocument<256> doc;
doc["event"] = "getStatus";
String nome;
for (int ind=0;ind<MAX_RELES;ind++)
{
nome = "rele" + String(ind+1);
doc[nome] = statusRele[ind];
}
String output;
serializeJson(doc, output);
return output;
}
//----------------------------------------------------------
// Função para avisar aos clientes que Status de Relé mudou
//----------------------------------------------------------
void enviarStatusParaTodosClientes()
{
String statusJSON = getStatusJSON(); // Função que cria o JSON de status
ws.textAll(statusJSON); // Envia para todos os clientes conectados
}
//------------------------------------------------------------
// Função para alterar o estado do Rele e avisar na interface
//------------------------------------------------------------
void alterarEstadoRele(int releIndex, bool estado)
{
digitalWrite(pinRele[releIndex], estado ? RELE_ON : RELE_OFF);
statusRele[releIndex] = estado;
enviarStatusParaTodosClientes();
}
//---------------------------------------------------
// Função para retornar a lista de Relés para o HTML
//---------------------------------------------------
String getReleList(int numEspacos)
{
String lista = "";
String espacos = repeatChar(' ',numEspacos);
for (int ind=0;ind<MAX_RELES;ind++)
{
lista += "<option value=\"" + String(ind) + "\">Relé " + String(ind+1) + "</option>\n" + espacos;
}
return lista;
}
//---------------------------------------------------
// Função para retornar a lista de Status dos Relés
//---------------------------------------------------
String getStatusList(int numEspacos)
{
String lista = "";
String espacos = repeatChar(' ',numEspacos);
for (int ind = 0; ind < MAX_RELES; ind++) {
lista += "<div>Relé " + String(ind + 1) + ": <span id=\"statusRele" + String(ind + 1) + "\">Desligado</span></div>\n" + espacos;
}
return lista;
}
//--------------------------------------------------------------------------
// Função para gerar o código JavaScript de atualização de status dos relés
//--------------------------------------------------------------------------
String getStatusUpdateScript(int numEspacos)
{
String script = "else if (response.event === 'getStatus') {\n";
String espacos = repeatChar(' ', numEspacos);
for (int ind = 0; ind < MAX_RELES; ind++) {
script += espacos + "document.getElementById('statusRele" + String(ind + 1) + "').textContent = response.rele" + String(ind + 1) + " ? 'Ligado' : 'Desligado';\n";
}
return script;
}
//---------------------------------------------------
// Função para devolver uma repetição de um caracter
//---------------------------------------------------
String repeatChar(char c, int num)
{
// Gera a string de `numEspacos` espaços
String result = "";
for (int i = 0; i < num; i++)
{
result += c;
}
return result;
}
//----------------------------------------------
// Função para delatar arquivos do SPIFFS
// Útil para resetar estados iniciais do jogo
//----------------------------------------------
void deleteFile(const char* path)
{
// Verifica se o arquivo existe
if (SPIFFS.exists(path))
{
if (SPIFFS.remove(path))
{
Serial.printf("Arquivo %s deletado com sucesso\n", path);
}
else
{
Serial.printf("Falha ao deletar o arquivo %s\n", path);
}
}
else
{
Serial.printf("Arquivo %s não encontrado\n", path);
}
}
//------------------------------------------------
// Função auxiliar para converter hora no formato
// "HH:MM" para minutos desde meia-noite
//------------------------------------------------
int horaParaMinutos(String hora)
{
int horas = hora.substring(0, 2).toInt();
int minutos = hora.substring(3, 5).toInt();
return horas * 60 + minutos;
}
//---------------------------------------
// Callback genérico para desligar relés
//---------------------------------------
void desligarRele(int releIndex)
{
if (releIndex >= 0 && releIndex < MAX_RELES)
{
digitalWrite(pinRele[releIndex], RELE_OFF);
//statusRele[releIndex] = false;
Serial.printf("Relé %d desligado.\n", releIndex + 1);
//enviarStatusParaTodosClientes();
alterarEstadoRele(releIndex,false);
}
}
//----------------------------------------------------------
// Funções estáticas de callback específicas para cada relé
// Adicione mais/menos funções se `MAX_RELES` for maior/menor,
// respeitando a variação do nome da função
//----------------------------------------------------------
void desligarRele0() { desligarRele(0); }
void desligarRele1() { desligarRele(1); }
//---------------------------------------------------------
// Função para varrer agendamentos e programar os Ticker's
//---------------------------------------------------------
void verificarAgendamentos()
{
// Pega o timestamp corrente
time_t now = time(nullptr);
struct tm* currentTime = localtime(&now);
// Formata o timestamp corrente
char timestamp[30];
strftime(timestamp, 30, "%d/%m/%Y %T", currentTime);
Serial.printf("Verificando os agendamentos em %s\n", timestamp);
// Formata a data corrente como YYYY-MM-DD
char dataAtualStr[11]; // Espaço suficiente para "YYYY-MM-DD\0"
strftime(dataAtualStr, sizeof(dataAtualStr), "%Y-%m-%d", currentTime);
String dataAtualString = String(dataAtualStr);
int minutosAgora = currentTime->tm_hour * 60 + currentTime->tm_min;
int diaAtual = currentTime->tm_wday; // 0 = Domingo, ..., 6 = Sábado
// Faz a varredura na lista de agendamentos
for (const auto& ag : dbAgenda)
{
// Verifica primeiramente se atende a DataBase
if (!verificarCondicaoData(ag.condicao, dataAtualString, ag.dataBase)) continue;
// Verifica os demais critérios: dia da semana, repetição e intervalo de tempo
if (std::find(ag.diaSemana.begin(), ag.diaSemana.end(), diaAtual) != ag.diaSemana.end())
{
int minutosInicial = horaParaMinutos(ag.horaInicial);
int minutosFinal = horaParaMinutos(ag.horaFinal);
int duracao = minutosFinal - minutosInicial;
// Ajusta os horários de início e final considerando a repetição
if (ag.repetirCadaMinutos > 0)
{
while (minutosInicial + ag.repetirCadaMinutos <= minutosAgora)
{
minutosInicial += ag.repetirCadaMinutos;
}
// Garante que o ciclo anterior seja usado se já passou do atual
if (minutosInicial > minutosAgora)
{
minutosInicial -= ag.repetirCadaMinutos;
}
minutosFinal = minutosInicial + duracao;
}
// Verifica se está dentro do intervalo de tempo do agendamento (original ou ajustado)
if (minutosAgora >= minutosInicial && minutosAgora < minutosFinal)
{
if (!statusRele[ag.releSelecionado])
{
digitalWrite(pinRele[ag.releSelecionado], RELE_ON);
//statusRele[ag.releSelecionado] = true;
Serial.printf("Relé %d ligado.\n", ag.releSelecionado + 1);
//enviarStatusParaTodosClientes();
alterarEstadoRele(ag.releSelecionado,true);
int tempoRestante = (minutosFinal - minutosAgora) * 60; // Em segundos
// Use callbacks específicos para cada relé
// Ajuste o switch caso MAX_RELES for diferente de 2
switch (ag.releSelecionado)
{
case 0:
timerReles[0].once(tempoRestante, desligarRele0);
break;
case 1:
timerReles[1].once(tempoRestante, desligarRele1);
break;
// Adicione mais casos se MAX_RELES for maior
}
}
}
}
}
}
//-----------------------------------------------------------------
// Função de comparação entre a data de processamento e a DataBase
// de acordo com o critério de comparação definido no agendamento
//-----------------------------------------------------------------
bool verificarCondicaoData(const String& condicao, const String& dataAtualStr, const String& dataBaseStr)
{
if (condicao == "<") return dataAtualStr < dataBaseStr;
if (condicao == "<=") return dataAtualStr <= dataBaseStr;
if (condicao == "=") return dataAtualStr == dataBaseStr;
if (condicao == "!=") return dataAtualStr != dataBaseStr;
if (condicao == ">") return dataAtualStr > dataBaseStr;
if (condicao == ">=") return dataAtualStr >= dataBaseStr;
return false; // Caso o operador não seja reconhecido
}
//------------------------------------------------
// Devolve o localtime dd/mm/aaaa hh:mm:ss
//------------------------------------------------
String getTimeStamp()
{
time_t now;
time(&now);
char timestamp[30];
strftime(timestamp, 30, "%d/%m/%Y %T", localtime(&now));
return String(timestamp);
}
//---------------------------------------------------------
// Sincroniza o horário do ESP32 com NTP server brasileiro
//---------------------------------------------------------
bool getNTPtime(int sec)
{
{
uint32_t start = millis();
tm timeinfo;
time_t now;
int cont=0;
do
{
time(&now);
localtime_r(&now, &timeinfo);
if (++cont % 80 == 0) Serial.println();
else Serial.print(".");
delay(10);
} while (((millis() - start) <= (1000 * sec)) && (timeinfo.tm_year < (2016 - 1900)));
if (timeinfo.tm_year <= (2016 - 1900)) return false; // the NTP call was not successful
Serial.print("\nnow ");
Serial.println(now);
Serial.print("Time ");
Serial.println(getTimeStamp());
}
return true;
}
//-------------------------------------------------------
// Define o HostName como DNS NAME
//-------------------------------------------------------
bool setDNSNAME(String nome)
{
WiFi.setHostname(nome.c_str());
bool ok = MDNS.begin(nome.c_str());
if (ok)
{
MDNS.addService("http", "tcp", 80);
MDNS.setInstanceName(nome.c_str()); // Adicionar o nome da instância
}
return ok;
}
//--------------------------------------------------
// Rotina de Tratamento da Interrupção do Botão Boot
//--------------------------------------------------
void buttonISR()
{
buttonState = true;
}
//------------------------------------------------
// Persiste NTP Server, Timezone e OTA no SPIFFS
//------------------------------------------------
void saveConfigFile()
// O arquivo de Config é salvo no formato JSON
{
Serial.println(F("Persistindo a configuração..."));
// Atualiza a base de software e parâmetros gerais
dbParm["DnsName"] = DNS_NAME;
dbParm["NTPServer"] = NTP_SERVER;
dbParm["Timezone"] = TZ_INFO;
dbParm["intervaloNTP"] = intervaloNTP;
dbParm["usuarioOTA"] = user_OTA;
dbParm["senhaOTA"] = pass_OTA;
dbParm["autorebootOTA"] = autoRebootOTA;
dbParm["resetAgendamentos"] = reset_agendamentos;
// Abre o arquivo de configuração
File configFile = SPIFFS.open(JSON_CONFIG_FILE, "w");
if (!configFile)
{
// Erro, arquino não foi aberto
Serial.println("Erro ao persistir a configuração");
}
// Serializa os dados do JSON no arquivo
serializeJsonPretty(dbParm, Serial);
Serial.println();
if (serializeJson(dbParm, configFile) == 0)
{
// Erro ai gravar o arquivo
Serial.println(F("Erro ao gravar o arquivo de configuração"));
}
// Fecha o Arquivo
configFile.close();
}
//------------------------------------------------
// Recupera NTP Server, Timezone e OTA do SPIFFS
//------------------------------------------------
bool loadConfigFile()
// Carrega o arquivo de Configuração
{
// Verifica se o SPIFFS já foi inicializado
if (!SPIFFS.begin(true))
{
SPIFFS.format();
Serial.println("Sistema de Arquivo no SPIFFS foi formatado");
}
// Lê as configurações no formato JSON
Serial.println("Montando o FileSystem...");
// Força a entrada na primeira vez
if (SPIFFS.begin(true))
{
Serial.println("FileSystem montado...");
//Serial.println("Removendo o arquivo de configuração...");
//SPIFFS.remove(JSON_CONFIG_FILE);
if (SPIFFS.exists(JSON_CONFIG_FILE))
{
// o arquivo existe, vamos ler
Serial.println("Lendo o arquivo de configuração");
File configFile = SPIFFS.open(JSON_CONFIG_FILE, "r");
if (configFile)
{
Serial.println("Arquivo de configuração aberto...");
DeserializationError error = deserializeJson(dbParm, configFile);
if (!error)
{
Serial.println("JSON do SPIFFS recuperado...");
serializeJsonPretty(dbParm, Serial);
Serial.println();
if (dbParm.containsKey("DnsName")) strcpy(DNS_NAME, dbParm["DnsName"]);
else strcpy(DNS_NAME, DEFAULT_DNS_NAME);
if (dbParm.containsKey("NTPServer")) strcpy(NTP_SERVER, dbParm["NTPServer"]);
else strcpy(NTP_SERVER, DEFAULT_NTP_SERVER);
if (dbParm.containsKey("Timezone")) strcpy(TZ_INFO, dbParm["Timezone"]);
else strcpy(TZ_INFO, DEFAULT_TZ_INFO);
if (dbParm.containsKey("intervaloNTP")) intervaloNTP = dbParm["intervaloNTP"].as<int>();
else
{
intervaloNTP = 720;
strcpy(valIntervaloNTP,"720");
}
if (dbParm.containsKey("usuarioOTA")) strcpy(user_OTA, dbParm["usuarioOTA"]);
else strcpy(user_OTA, USER_UPDATE);
if (dbParm.containsKey("senhaOTA")) strcpy(pass_OTA, dbParm["senhaOTA"]);
else strcpy(pass_OTA, PASS_UPDATE);
if (dbParm.containsKey("autorebootOTA"))
{
autoRebootOTA = dbParm["autorebootOTA"];
if (autoRebootOTA) strcpy(val_autoreboot,"1");
else strcpy(val_autoreboot,"0");
}
else
{
autoRebootOTA = true;
strcpy(val_autoreboot,"1");
}
if (dbParm.containsKey("resetAgendamentos"))
{
reset_agendamentos = dbParm["resetAgendamentos"];
if (reset_agendamentos) strcpy(val_reset_agendamentos,"1");
else strcpy(val_reset_agendamentos,"0");
}
else
{
reset_agendamentos = true;
strcpy(val_reset_agendamentos,"1");
}
return true;
}
else
{
// Erro ao ler o JSON
Serial.println("Erro ao carregar o JSON da configuração...");
}
}
}
else
{
// Monta base default
DeserializationError error = deserializeJson(dbParm, dbDefault);
// Verificar se há erro no parsing
if (!error)
{
Serial.println("JSON default recuperado...");
serializeJsonPretty(dbParm, Serial);
Serial.println();
strcpy(DNS_NAME, dbParm["DnsName"]);
strcpy(NTP_SERVER, dbParm["NTPServer"]);
strcpy(TZ_INFO, dbParm["Timezone"]);
intervaloNTP = dbParm["intervaloNTP"].as<int>();
strcpy(valIntervaloNTP,dbParm["intervaloNTP"].as<String>().c_str());
strcpy(user_OTA, dbParm["usuarioOTA"]);
strcpy(pass_OTA, dbParm["senhaOTA"]);
autoRebootOTA = dbParm["autorebootOTA"];
if (autoRebootOTA) strcpy(val_autoreboot,"1");
else strcpy(val_autoreboot,"0");
reset_agendamentos = dbParm["resetAgendamentos"];
if (reset_agendamentos) strcpy(val_reset_agendamentos,"1");
else strcpy(val_reset_agendamentos,"0");
// Salva o default no SPIFFS
saveConfigFile();
return true;
}
else
{
// Erro ao ler o JSON
Serial.println("Erro ao carregar o JSON da configuração...");
}
}
}
else
{
// Erro ao montar o FileSystem
Serial.println("Erro ao montar o FileSystem");
}
return false;
}
//----------------------------------------------------
// Inicialização/Configuração do WiFi Manager no ESP32
//----------------------------------------------------
void Check_WiFiManager(bool forceConfig)
{
// Tenta carregar os parâmetros do SPIFFS
bool spiffsSetup = loadConfigFile();
if (!spiffsSetup)
{
Serial.println(F("Forçando o modo de configuração..."));
forceConfig = true;
}
// Copia os campos para o FORM do WifiManager
custom_dnsname.setValue(DNS_NAME, MAX_EDIT_LEN+1);
custom_ntpserver.setValue(NTP_SERVER, MAX_EDIT_LEN+1);
custom_timezone.setValue(TZ_INFO, MAX_EDIT_LEN+1);
custom_intervalo_ntp.setValue(String(intervaloNTP).c_str(), MAX_NUM_LEN+1);
custom_user_ota.setValue(user_OTA, MAX_EDIT_LEN+1);
custom_pass_ota.setValue(pass_OTA, MAX_EDIT_LEN+1);
custom_autoreboot_ota.setValue(val_autoreboot,sizeof(val_autoreboot));
custom_reset_agendamentos.setValue(val_reset_agendamentos,sizeof(val_reset_agendamentos));
if (forceConfig)
{
// reseta configurações
wm.resetSettings();
// Define o modo AP
WiFi.mode(WIFI_STA);
// Entra no modo de AP de configuração ... com senha fixa
if (!wm.startConfigPortal(ssid_config, pass_config))
{
Serial.println("Erro na conexão com timeout no modo AP...");
//setStateWifiEEPROM(true);
}
//else setStateWifiEEPROM(false);
}
else
{
// Entra no modo de conexão normal recuperando o SSID/Senha anteriores
if (!wm.autoConnect())
{
Serial.println("Erro na conexão com timeout...");
}
//setStateWifiEEPROM(false);
}
// Recupera o campo DNSNAME preenchido na interface do WifiManager
strncpy(DNS_NAME, custom_dnsname.getValue(), sizeof(DNS_NAME));
Serial.print("DNSNAME:");
Serial.println(DNS_NAME);
// Recupera o campo NTP SERVER preenchido na interface do WifiManager
strncpy(NTP_SERVER, custom_ntpserver.getValue(), sizeof(NTP_SERVER));
Serial.print("NTP_SERVER:");
Serial.println(NTP_SERVER);
// Recupera o campo intervaloTimer do WifiManager preenchido na interface convertendo para inteiro
strncpy(TZ_INFO, custom_timezone.getValue(), sizeof(TZ_INFO));
Serial.print("TZ_INFO: ");
Serial.println(TZ_INFO);
// Recupera o campo intervaloNPT do WifiManager preenchido na interface convertendo para inteiro
intervaloNTP = atoi(custom_intervalo_ntp.getValue());
if (intervaloNTP < 60 || intervaloNTP > 1440) intervaloNTP = DEFAULT_REFRESH_NTP;
Serial.print("intervaloNTP: ");
Serial.println(intervaloNTP);
// Recupera o campo usuário da Atualização do WifiManager
strncpy(user_OTA, custom_user_ota.getValue(), sizeof(user_OTA));
Serial.print("User_OTA: ");
Serial.println(user_OTA);
// Recupera o campo senha da Atualização do WifiManager
strncpy(pass_OTA, custom_pass_ota.getValue(), sizeof(pass_OTA));
Serial.print("Pass_OTA: ");
Serial.println(pass_OTA);
// Recupera o campo AutoReboot da Atualização do WifiManager
strncpy(val_autoreboot, custom_autoreboot_ota.getValue(), sizeof(val_autoreboot));
Serial.print("AutoReboot_OTA: ");
Serial.println(val_autoreboot);
autoRebootOTA = (strcmp(val_autoreboot, "1") == 0) ? true : false;
// Recupera o campo resetAgendamentos da Atualização do WifiManager
strncpy(val_reset_agendamentos, custom_reset_agendamentos.getValue(), sizeof(val_reset_agendamentos));
Serial.print("ResetAgendamentos: ");
Serial.println(val_reset_agendamentos);
reset_agendamentos = (strcmp(val_reset_agendamentos, "1") == 0) ? true : false;
// Salva os parâmetros no FileSystem FLASH -> não perde quando desligado
if (shouldSaveConfig)
{
saveConfigFile();
}
}
//----------------------------------------------------------
// Callback para informação do processo de configuração WiFi
//----------------------------------------------------------
void saveConfigCallback()
// Callback para nos lembrar de salvar o arquivo de configuração
{
Serial.println("Persistência necessária...");
shouldSaveConfig = true;
}
//----------------------------------------------------------
// Callback para WifiManager
//----------------------------------------------------------
void configModeCallback(WiFiManager *myWiFiManager)
// É chamado no modo de configuração
{
Serial.println("Entrando no modo de configuração...");
Serial.print("Config SSID: ");
Serial.println(myWiFiManager->getConfigPortalSSID());
Serial.print("Config IP Address: ");
Serial.println(WiFi.softAPIP());
}
//----------------------------------------------------------
// Função de fazer o sincronismo do relógio interno com o
// servidor NTP definido nos paâmetros do WifiManage
//----------------------------------------------------------
void refreshNTPServer()
{
// Sincroniza o horário interno com o Servidor NTP nacional
Serial.print("Tentando sincronismo com o servidor NTP ");
Serial.print(NTP_SERVER);
Serial.print(" com TimeZone ");
Serial.println(TZ_INFO);
// Verifica se está navegando pela internet pois às vezes fica conectado no AP porém sem internet
if (!Ping.ping(ip,4))
{
Serial.println("Sem internet no momento...");
}
else
{
Serial.print("Internet ativa com média de ");
Serial.print(Ping.averageTime());
Serial.println(" ms");
configTime(0, 0, NTP_SERVER);
setenv("TZ", TZ_INFO, 1);
tzset();
if (getNTPtime(10))
{ // wait up to 10sec to sync
Serial.println("NTP Server sincronizado");
}
else
{
Serial.println("Timer interno não foi sincronizado");
//ESP.restart();
}
}
}
Please follow and like us:
0
20
20
